SRT5KXLI APC SMART UPS SRT Serisi 5kVA On line UPS

Üretici
: APC
Stok Kodu
: SRT5KXLI
Facebook'ta Paylaş
Twitter'da Paylaş
Arkadaşına Öner
Yazdır
Yeni Ürün
  • Ürün Açıklaması
  • Teknik Özellikler
  • Ürün Resimleri
  • Ürün Dökümanları
  • Destek
  • Sıkça Sorulan Sorular



APC Smart-UPS SRT 5000VA 230V





APC Smart-UPS On-Line,4500 Watts /5000 VA,Giriş 230V /Çıkış 230V, Interface Port Contact Closure,

RJ-45 10/100 Base-T, RJ-45 Serial, Smart-Slot, USB, Extended runtime model









LCD grafik görüntüleme

Çalışma modlarını, sistem parametrelerini ve alarmları gösteren metin ve mimik şemaları.



Yeşil mod

Herhangi bir koruma önlemini bırakmadan çok yüksek işletme verimliliği yakalamak için iyi güç durumunda, kullanılmayan elektrik komponentlerini atlayan ve patent bekleyen çalışma modu.



Otomatik dahili baypass

UPS aşırı yüklenme koşulu ya da arızası durumunda bağlı olan aygıtlara yardımcı güç sağlar.



Akıllı akü yönetimi

Akıllı, hassas şarj ile güç kaynağı performansını, ömrünü ve güvenilirliğini en üst düzeye çıkarır.



UPS kapandıktan sonra aygıtların otomatik olarak yeniden başlatılması

Şebeke elektriğinin gelmesi üzerine bağlı ekipmanı otomatik olarak başlatır.



Ağdan yönetilebilir

Ağ üzerinden UPS’nin uzaktan yönetimini sağlar.



SmartSlot

Yönetim kartları ile UPS kapasitelerini özelleştirir.



Seri Bağlanabilirlik

UPS yönetimini seri port ile sağlamaktadır.



Kabin/Kule dönüştürülebilir

Kuleden, raf montajlı ortama geçerken UPS içindeki başlangıç yatırımını korur.



Kullanıcı tarafından değiştirilebilir güç kaynakları

Eğitimli kullanıcının, Ortalama Tamirat Süresini (MTTR) azaltarak güncelleme ve değiştirmeleri yapmasını sağlayarak kullanılabilirliği arttırmaktadır.



Tahmin edici hata bildirimi

Proaktif bileşen değişimini sağlayan erken uyarı hata analizini sunar.



Sesli alarmlar

Değişen elektrik şebekesi ve UPS şartlarının bildirimini sağlar.



Güç şekillendirme

Bağlı yükleri dalgalardan, ani güç çıkışlarından, yıldırımdan ve diğer elektrik arızalarından korur.



Jeneratör uyumlu

Jeneratör gücü kullanıldığında korunan ekipmana temiz ve kesintisiz güç sağlar.



Güvenlik-acentesi onaylı

Ürünün bağlı servis sağlayıcı ekipmanı ile belirlenmiş ortam içinde güvenli bir şekilde çalıştığının test edilip onaylandığını garanti eder.

10/100 BaseT bağlantı

Bir 10 veya 100 BaseT bağlantı kullanarak cihazı bir ağa bağlama



Akü arıza mesajı

Zamanında önleyici bakım sağlayarak aküler üzerinde erken uyarı hata analizi sağlar.



Ölçeklendirilebilir Çalışma Süresi

Gerek duyulduğunda hızlı bir şekilde eklenmek üzere ilave çalışma süresi sağlar.



Hızlı Değiştirilebilir aküler

Bataryalar değiştirilirken korumalı ekipmana temiz ve kesintisiz güç sağlamaktadır



Sıcaklık dengeli güç kaynağı şarjı

Şarj voltajını akü ısısına göre düzenleyerek akü ömrünü uzatır.



InfraStruXure Yöneticisi uyumlu

APC'nin InfraStruXure Yöneticisi üzerinden merkezi yönetimi mümkün kılar.



LED durum göstergeleri

Hızlı kavrama ünitesi ve göstergeli güç durumu.



Tak ve Çalıştır harici aküleri

UPS’ye fazladan çalışma süresi eklerken yüklere temiz, kesintisiz güç sağlar.



Güncellenebilir flaş ürün bilgisi

Ürün yazılımlarıyla ilgili bakım sürümlerini FTP kullanarak uzaktan kurun



Otomatik sistem testi

Periyodik batarya otomatik testi değiştirilmesi gereken bataryanın erken tespitini sağlamaktadır.



Bağlantısı kesilen bataryanın haber verilmesi

Akü yedek güç sağlayamayacak durumda olduğunda uyarır.



Frekans ve voltaj düzenleme

Zayıf frekans ve gerilim koşullarını aküyü kullanmadan düzelterek yüksek düzeyde uygulanabilirlik sağlar.



Besleme güç faktörü düzeltme

Daha küçük jeneratörlerin kablolamanın kullanımına olanak vererek kurulum maliyetlerini en aza indirir.



Soğuk başlatma uyumlu

Elektrik gücü kesintisinde geçici batarya gücü sağlamaktadır.



Sıfırlanabilir devre kesici

Kolay aşırı yük onarımı; sigorta değiştirmeye gerek yoktur.





SRT5KXLI APC SMART UPS SRT Serisi 5kVA On line UPS Ürün Özellikleri
Ambalajlı Ağırlık
: 63.64 KG.
Net Ağırlık
: 54.55 KG.

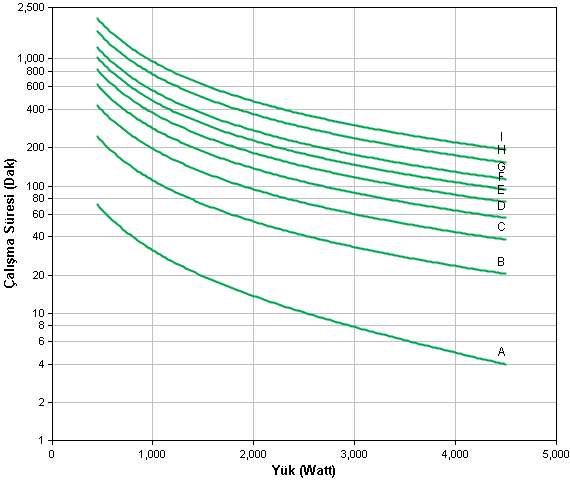

Besleme Süresi (Tam/Yarım Yük)
: 4 DK. / 10 DK.
Boyutlar (Y x G x D)
: 432 X 130 X 719 MM
Rack Yüksekliği
: 3U
Bypass
: Otomatik ve Manuel Bypass
Çalışma Sistemi
: On Line (Çift Çevrim)
Çalışma Sıcaklığı
: 0 °C & +40 °C
Çıkış Gücü
: 5000 VA / 4500 W
Çıkış Bağlantısı
: 6 ADET C13 + 4 ADET C19
Çıkış Voltajı
: 230 VOLT
Dalga Şekli
: Gerçek Sinüs
Depolama Sıcaklığı
: -15 °C & +45 °C
EPO Acil Kapatma
: İSTEĞE BAĞLI
Garanti
: 2 YIL
Giriş Frekansı
: 50/60 Hz +/- 5 Hz (Otomatik Algılama)
Giriş Bağlantı tipi
: 1 Faz 3 Kablo ile Klemens Giriş
Giriş Voltaj Aralığı
: 160VAC - 276 VAC (with load PF = 0.7)
Haberleşme
: RS232 & USB & ETHERNET
Renk
: SIYAH
Gürültü Seviyesi (1 Metre)
: <55 dBA

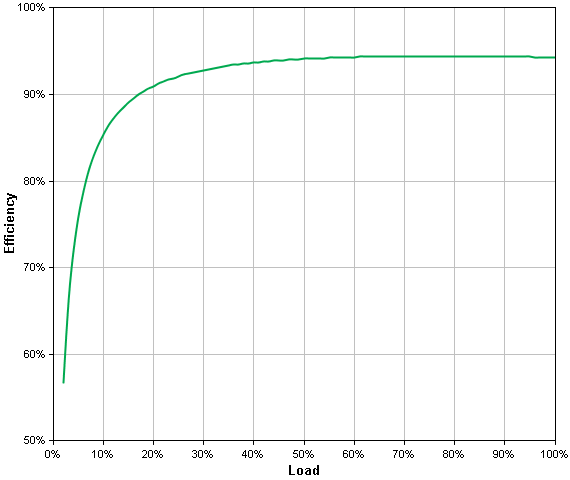

Tam Yükte Verimlilik
: % 98
WEB/ SNMP Kartı
: Dahil
SRT5KXLI APC SMART UPS SRT Serisi 5kVA On line UPS / Resim - 0
SRT5KXLI APC SMART UPS SRT Serisi 5kVA On line UPS / Küçük Resim - 0
SRT5KXLI APC SMART UPS SRT Serisi 5kVA On line UPS / Küçük Resim - 1
SRT5KXLI APC SMART UPS SRT Serisi 5kVA On line UPS / Küçük Resim - 2
SRT_Brochure_EN


APC - Güçlü Karmaşa: WATT ve Volt-Amper

Güçlü Karmaşa: WATT ve Volt-Amper

White Paper 15

Revision 1

by Neil Rasmussen

> Özet

Bu bilgi dokümanında WATT ve VA arasındaki farklar açıklanmaya ve bu terimlerin elektrik koruma cihazları ile ilgili doğru ve yanlış kullanımları gösterilmeye çalışılacaktır.

İçerik

Giriş
Temel Bilgiler
Watt, VA’e eşit olmayabilir
Bir UPS’in güç değeri
Ölçeklendirme sorunu yaşanabilen örnekler
Ölçeklendirme sorunlarını nasıl aşarız?
Sonuç
Kaynaklar


Giriş

Pek çok kişi, UPS yüklerini tanımlamak ve ölçeklendirmek için kullanılan Watt (W) ve volt-amper (VA) terimleri arasındaki farkları anlamakta zorlanmaktadır. Bu bilgi dokümanı ile Watt ve Volt-Amper terimleri arasındaki farkları açıklamaya ve elektrik koruma cihazları konusunda doğru ve yanlış kullanımları ölçeklendirmeye çalışacağız.


Temel Bilgiler

Bir cihaz tarafından çekilen elektrik gücü Watt veya Volt-amper (VA) olarak ifade edilir. Watt olarak ifade edilen değer cihazın çektiği gücün gerçek elektrik değerini ifade eder. Volt-Amper “varolan güç” olarak ifade edilir; cihaza uygulanan voltajın cihaz tarafından çekilen akımla çarpılması ile hesaplanır.

Watt ve VA değerlerinin her birinin bir kullanım amacı vardır. Watt değeri size elektrik şirketinden satın aldığınız değeri ve cihaz tarafından üretilen ısıyı verir. VA değeri ise cihaz içindeki kablolama ve devre yapısı ölçeklendirilirken kullanılır.

Bazı elektrik yükleri için Watt ve VA değerleri aynıdır; Normal klasik akkor ampüller gibi. Buna karşın, bilgisayarlar gibi genel IT cihazlarında Watt ve VA değerleri belirgin olarak farklıdır; VA değeri her zaman Watt değerinden yüksektir. Watt değerinin VA değerine oranı “GÜÇ FAKTÖRÜ” olarak adlandırılır. Numerik olarak ifade edilir (örneğin 0.7) veya yüzde olarak verilir (%70 gibi)


Watt, VA’e eşit olmayabilir

Bilgisayarlar dahil tüm IT cihazları elektronik dönüşüm kontrolü yapan güç kaynaklarına sahiptir. Temel olarak iki tür dönüşümlü güç kaynağı vardır: 1) PFC (Power Factor Corrected – Güç faktörü düzeltilmiş) güç kaynakları ve 2) Kapasitör girişli güç kaynakları. Cihazın içinde hangi tür güç kaynağı yer aldığını cihazı açıp incelemeden söyleyebilmek zordur ve genellikle cihaz üzerinde bilgi olarak yer almaz. PFC güç kaynakları 1990’lı yılların ortalarında kullanılmaya başlanmıştır. Özelliği Watt değerinin VA değerine eşit olması (yani 0,99 veya 1,00 güç faktörlü) olmalarıdır. Kapasitör giriş güç kaynaklarının özelliği ise Watt değerlerinin VA değeri ile 0,55-0,75 katı aralığında olmalarıdır (yani güç faktörülerinin 0,55 ile ,75 arasında olması)

Router, Switch, Disk Sürücü ve serverlar gibi büyük IT ekipmanlarından 1996 sonrası üretilmiş tüm cihazlar PFC güç kaynağı sahibidir ve sonuç olarak bu cihazlar için güç faktörü 1’dir.

Kişisel bilgisayarlar, küçük hublar ve bilgisayar aksesuarları kapasitör giriş güç kaynaklarına sahiptir ve sonuç olarak bu cihazların güç faktörü 1’den küçüktür. Genellikle 0,65 değeri civarındadır. 1996 yılından önce üretilmiş büyük IT ekipmanlarında da durum aynıdır ve 1’den düşük güç faktörleri vardır.


Bir UPS’in güç değeri

UPS’ler hem maksimum Watt değerine hem de maksimum VA değerine sahiptir. Yük olarak ne Watt değeri ne de VA değeri aşılamaz.

Yerleşik endüstri standardı olarak, küçük UPS’lerde watt değeri VA değerinin yaklaşık %60’ıdır. Bu genel kişisel bilgisayarların tipik güç faktörünün bu değer olmasından kaynaklanır. Bazı durumlarda UPS üreticileri UPS’in yanlızca VA değerini yayınlarlar. Bir bilgisayar yükü için tasarımlanmış yanlızca VA değeri olan küçük bir UPS için, watt değerinin yayınlanmış Va değerinin %60’ı kadar olacağını varsayabilirsiniz.

Daha büyük UPS sistemlerinde, artan bir trend olarak UPS’in Watt değeri üzerine odaklanılmakta ve eşit Watt ve VA değerleri kullanılmaktadır. Bunun sebebi tipik bir yükün Watt ve VA değerinin aynı olmasındandır. Büyük sistemlerdeki ve Veri merkezlerindeki Güç Faktörü sorunları hakkında daha detaylı bilgi edinmek isterseniz “White Paper 26, Hazards of Harmonics and Neutral Overloads.” Dokümanına bakınız.


Ölçeklendirme sorunu yaşanabilen örnekler

Örnek 1: Tipik bir 1000VA UPs düşünün. Kullanıcı bu UPS ile 900W bir ısıtıcıyı çalıştırmak istesin. Isıtıcı watt değeri olarak 900W ve VA değeri olarak da 900Va, yani 1 güç faktöründe olsun. VA değeri 900VA , UPS’in güç değerleri içinde olmasına karşın, UPS muhtemelen bu yükü besleyemeyecektir. Bunun sebebi 900W değerinin UPS’in Watt değerinden daha büyük olmasıdır. UPS’in 1000VA değeri %60 ile dönüştürülürse maksimum 600WA yapacaktır.

Örnek 2: 1000VA UPS düşünün. Kullanıcı bu UPS ile 900VA bir server’ı beslemek istesin. File Server PFC güç kaynağına sahiptir ve 900W yani 900VA değerlerinde olsun. Yükün VA değeri 900VA olmasına ve UPS değerine uygun olmasına karşın, UPS bu yükü besleyemeyecektir. Bunun sebebi 900W değerinin UPS değerlerinden daha yüksek olmasıdır; 1000VA’nın %60’ı olarak 600W.


Ölçeklendirme sorunlarını nasıl aşarız?

Schneider UPS seçici uygulamasını kullanarak bu tür yanlış hesaplamalardan kurtulabilirsiniz, bu uygulamada güç değerleri belirtilen cihaz değerleri ile birlikte değerlendirilir. Uygulamayı kullanarak hem Watt hem VA değerlerinin aşılmadığından emin olabilirsiniz.

Cihazların üzerindeki etiketlerde genellikle VA değeri kullanılır ve bu Watt değerlerini anlamakta güçlük yaratır. Cihaz etiketinde yer alan Va değerini baz alan bir kullanıcı, VA değerine uygun görünen bir sistem kurgulayabilir ama bu UPS’in Watt değerini aşan bir değer olabilir.

VA değerinin %60’ını Watt değeri olarak alırsanız UPS’in Watt değerini aşamamış olursunuz. Bu nedenle, yükünüzün Watt değeri hakkında net bir bilgi sahibi değilseniz, en güvenli varsayım VA değerinin %60’ını Watt değeri olarak varsaymaktır.

Dikkat etmeniz gerekir k, bu geleneksel hesaplama yöntemi genellikle size gereğinden daha yüksek güçte bir UPS veya gereğinden daha uzun besleme süreleri olarak geri dönebilir. Sisteminizin optimizasyonu ve doğru besleme süreleri için hassas hesaplama yapılmalıdır. Bunun için “Schneider Electric UPS Selector” uygulamasını kullanabilirsiniz.


Sonuç

Genellikle bir bilgisayar yükünün elektrik kullanımı bilgisi, sizin denk gelen UPS gücünü kolaylıkla anlayabilmenize yardımcı olmaz. Bu zorluk, doğru ölçeklendirilmiş bir sistem kurduğunuzu düşünürken UPS’inizin aşırı yüklenmesine neden olan bir durum yaratabilir. Cihaz etiketinde yer alan güç değerlerinin biraz yukarısında UPS değerleri kullanmak, sistemin düzgün çalışabilmesi için yararlı bir yaklaşımdır. Daha büyük güçlü UPS kullanmak aynı zamanda yedek güçte besleme süresinin de arttırılmasını sağlayacaktır.



Kaynaklar

Güç faktörü ve ilişkili non-lineer yükler ile ilgili daha fazla bilgi için, aşağıdaki kaynaklara başvurunuz:

  • EEE Guide to Harmonic Control and Reactive Compensation of Static Power Converters (IEEE Std 519-1981) The Institute of Electrical and Electronics Engineers, Inc., 345 E 47th Street, New York, NY 10017

  • Guideline on Electrical Power for ADP Installations (FIPS PUB 94 September 21, 1983) U.S. Dept. of Commerce, National Technical Information Service, 5285 Port Royal Road, Springfield, VA 22161

APC - UPS Sistemleri Türleri

UPS Sistemleri Türleri

White Paper 1

Revision 7

by Neil Rasmussen

> Özet

Piyasada bulunan UPS’lerin farklı türleri ve bu türlerin karakteristik özellikleri ile ilgili kafa karışıklıkları gözlemlenmektedir. Her bir tür UPS tanımlanmaya, pratik uygulama alanları, avantaj ve dezavantajları tartışılmıştır. Bu bilgilerle, uygun UPS topolojisini seçerken bilgiye dayalı bir seçim yapılabilmesi hedeflenmiştir.

İçerik

Giriş

UPS tipleri

UPS tipleri özeti

Endüstride UPS tipleri kullanımı

Sonuç


Giriş

Kesintisiz Güç Kaynaklarının (UPS) çok değişik türlerde olması ve bunların değişik özellikleri veri merkezi ve koruma konularında kafa karışıklığı yaratmaktadır. Örneğin, sık rastlanılan bir yanlış inanış sadece iki ayrı tipte UPS olduğudur; standby UPS ve online UPS. UPS’lerin tasarım ve üretiminde kullanılan değişik topolojilerin açıklanması ile pek çok yanlış anlaşılmalar giderilebilir. UPS topolojisi demek UPS’in tasarımındaki temel anlayışı ifade eder. Pek çok üretici benzer tasarım ve topolojide modeller üretmesine karşın, çok farklı performans karakteristikleri ile karşılaşabilirsiniz.

Her bir topolojinin nasıl çalıştığı ile ilgili kısa bilgiler ile, genel tasarım yaklaşımları da gözden geçirilecektir. Bu şekilde sizin sistemler doğru şekilde tanımlayabilmenize ve karşılaştırma yapabilmenize yardımcı olmasını amaçlıyoruz.


UPS tipleri

UPS sistemleri uygulamalarında, birbirinden uzak özelliklere sahip bir çok tasarım yaklaşımı vardır. En sık rastlanılan tasarım yaklaşımları:

♦ Standby

♦ Line Interaktif

♦ Standby-ferro

♦ Double Conversion Online – Çift Çevrim Online

♦ Delta Conversion Online

Standby UPS

Masaüstü bilgisayarlar için kullanılan en sık rastlanan tip topolojidir. Aşağıdaki blok diyagramında (Şekil 1), transfer switchi filtrelenen AC (şebeke)’yi ana enerji kaynağı (düz çizgi hat) olarak belirler ve ana enerji hattında bir kesinti olduğunda akü/dönüştürücü yü yedek kaynak olarak devreye alır. Bu kesinti gerçekleştiğinde, transfer switch yükü akü/dönüştürücü deki yedek enerji kaynağına (kesintili çizgi) aktarmak zorundadır. Dönüştürücü yanlızca enerji kesintisinde devreye girer, bu nedenle STANDBY (beklemeli) tabir edilir. Yüksek verimlilik, küçük ölçüler ve düşük maliyet bu tasarımın belirigin avantajlarıdır. Düzgün bir filtreleme ve aşırı yük devrelemesi ile, bu tür sistemler ek olarak kirli akım koruması ve aşırı akım koruması da sağlayabilirler.

Şekil 1

Standby UPS

Line-Interaktif UPS

Şekil 2’de gösterilen Line Interaktif UPS tasarımı, küçük ölçekli işletmeler, Web ve tekil serverlar gibi kullanım ihtiyaçlarında en sık görülebilen tasarımdır. Bu tasarımda aküden-AC enerji dönüştürücü UPS’in çıkışına her zaman bağlanmıştır. AC (şebeke) gücü normal olduğunda, dönüştürücü tersten çalışarak aküleri şarj eder.

Giriş enerjisi kesildiğinde, transfer switch açılır ve güç aküden UPS çıkışına akmaya başlar. Dönüştürücü her zman açık olduğundan ve çıkışa bağlı olduğundan, bu tasarım ek fitreleme sağlar ve standby UPS topolojisi ile karşılaştırıldığında düşük transfer zamanı ile çalışır.

Ek olarak, line intraktif tasarım genellikle tap-changing (kademe değiştirici) trafo kullanır. Giriş voltajındaki değişiklikleri trafo kademlerine uyumlaştırarak voltaj regülasyonu özelliği de eklenir. Düşük voltaj olan ortamlarda voltaj regülasyonu önemli bir özellik haline gelir; aksi durumda UPS aküye geçiş yapacak ve sonucunda yükü düşürecektir. Bu tür sık akü kullanımı akü beslemesinin ve de ömrünün beklenenden daha önce tüketilmesi demek olur. Bun a karşın, dönüştürücü arıza durumunda AC (şebeke) akımının çıkışa doğrudan aktarılması şeklinde ayarlanabilir; bu şekilde potansiyel bir tek-nokta hatası ortadan kalkar ve birbirinden bağımsız iki enerji hattı etkinleştirilmiş olur. Yüksek verimlilik, küçük ölçek, düşük maliyet ve yüksek güvenirlilik özelliklerine ek olarak yüksek-düşük voltaj düzeltmesi yapabiliyor oluşu 0,5-5kVA güç aralığında bu tasarımın en çok tercih edilen tasarım olmasını sağlar.

Şekil 2

Line interactive UPS

Standby-ferro UPS

Stanby-ferro tasarımı bir zamanlar 3-15 kVA aralığında en çok tercih edilen UPS tipi idi. Bu tasarım özel bir saturating (doygun) trafo özelliğine dayanır ve üç sargı (enerji bağlantıları) vardır. Ana enerji hattı AC (şebeke) girişidir. Bir transfer switch’e bağlıdır ve trafodan çıkışa bağlanır. Kesinti durumunda transfer switch devreye girer ve dönüştürücü yükü üzerine alır.

Stanby-ferro tasarımda dönüştürücü stanby (beklemeli) durumdadır ve giriş enerjisi kesildiğinde enerji yüklenir ve devreye girer. Trafonun bir “ferro-rezonant” özelliği vardır ve bu sınırlı bir voltaj regülasyonu ve çıkış dalga formu düzeltmesi sağlayabilir. Ferro trafo tarafından sağlanan AC(şebeke) geçişlerindeki isolasyon, mevcut diğer filtreler kadar iyi bir şekilde filtreleme sağlar. Ancak, ferro trafo kendisi voltaj dalgalanması ve geçişlerine neden olur ve bu durum kötü bir AC (şebeke) bağlantısı kadar kötüleşebilir. Stanby (beklemeli) bir tasarımda olmasına karşın, stanby ferro, ferro-resonant trafonun verimsizliğ nedeni ile ciddi oranda ısı açığa çıkarır. Bu trafolar sıradan izolasyon trafoları ile karşılaştırıldığında daha büyüktür ve genellikle oldukça ağırdırlar.

Standby ferro cihazlar sıklıkla online cihazlar olarak gösterilirler. Transfer switch leri olmasına rağmen, dönüştürücü standby modunda çalışır ve AC (şebeke) kesintisinde aynı geçiş özellikleri gösterir. Şekil 3’te standby –ferro topolojisi gösterilmiştir.

Şekil 3

Standby-ferro UPS

Yüksek güvenirlilik ve mükemmel hat filtrelemesi bu tasarımın güçlü özellikleridir. Ancak, tasarım düşük verimlilik ile yeni güç faktörü düzeltmeli bilgisayarlar ve bazı jeneratörler ile uyumsuzluk gösterebilir. Bu nedenler bu tasarımın popülaritesini ciddi oranda azaltır.

Stanby-ferro UPS sistemlerinin artık tercih edilmemesinin ana nedeni, yeni teknoloji bilgisayarları beslerken gösterdikleri temel uyumsuzluktur. Bütün büyük server ve router lar “güç faktörü düzeltemeli (PFC)” güç kaynakları kullanır ve bu güç kaynakları şebekeden yanlızca siüs dalgalı akım çekebilir. Bu düzgün akım çekimi kapasitörler kullanılarak yapılır ve voltaj uygulaması demektir. Ferro rozonant UPS sistemi ise indüktif karakterde ağır çekirdek trafo kullanır, bu da akım voltajı “geciktirir” anlamına gelir. Bu iki kombinasyon “tank” devresi denen duruma neden olur. Bir tank devresinde rezonans veya “çalma” yüksek akıma neden olarak bağlı yükü tehdit eder.

Çift Çevrim Online UPS

10kVA üzerinde en çok tercih edilen tiptir. Şekil 4’te gösterilen çift çevrim online UPs tasarımı, standby (beklemeli) tasarım ile aynıdır. Tek fark ana enerji yolunun AC (şebeke) değil dönüştürücü olmasıdır.

Şekil 4

Double conversion

on-line UPS

Çift çevrim Online tasarımda, AC (şebeke) kesintisi transfer switch i devreye sokmaz çünkü giriş AC yedek güç kaynağını şarj etmektedir ve yedek güçte çıkış dönüştürücüsüne enerji besler. Bu nedenle, AC (şebeke) kesintisinde, online operasyonda transfer süresi diye bir kavram yoktur. Akü şarjörü ve dönüştürücü bu tasarımda tüm yük enerjisini sürekli dönüştürmektedir.

Bu UPS elektrik çıkış performansı açısından neredeyse ideal bir sistemdir. Ancak yapısındaki enerji bileşenleri üzerindeki sürekli aşınma diğer tasarımlara göre güvenilirliğini azaltır. Ek olarak, büyük akü şarjörünün giriş enerjisinden çektiği akım non-lineer olabilir.

Delta Conversion Online UPS

Şekil 5’te görülen UPS tasarımı yeni bir teknoloji olarak 10 yıldır kullanılmaktadır ve 5kVA-1,6 MV ölçekleri arasında çift-çevrim teknolojisinin yetersizliklerini ortadan kaldırmak üzere geliştirilmiştir. Çift-çevrim tasarımla karşılaştırıldığında, delta conversion UPS’in yük voltajını besleyen bir dönüştürücüsü vardır. Buna karşın, ek delta dönüştürücü dönüştürücü çıkışına enerji katkısı yapar. AC (şebeke) kesintisi durumlarında veya enerji sorunlarında bu tasarım çift-çevrim online tasarımla aynı tepkileri verir.

Şekil 5

Delta conversion

on-line UPS

Delta Conversion topolojisinin enerji verimliliğini basitçe anlayabilmek için (Şekil 6’da gösterilen) benzetmede, bir paketi 4ünci kattan 5inci kata çıkarmak için gerekli olan enerjiyi düşünebilirsiniz. Delta Conversion teknolojisi paketin taşınmasında başlangıç ve bitiş noktaları arasında yarattığı kısa yol ile enerji tasarrufu sağlar. Çift çevrim online UPS enerjiyi aküye dönüştürür ve tekrar aküden dönüştürerek alır. Delta dönüştürücü ise enerji bileşenlerini doğrudan girişten çıkışa ulaştırır.

Şekil 6

double

conversion -

delta

conversion karşılaştırma benzetmesi

Delta Conversion Online tasarımda delta dönüştürücü çift amaçlıdır. Birinci amaç giriş enerjisi karakteristiklerini kontrol etmektir. Aktif ön uç enerjiyi sinüsoidal şekilde çeker, şebekeden gelen harmonikleri minimize eder. Bu şekilde şebeke ve jeneratör sistemleri uyumluluğunu garanti eder, üretilen ısıyı düşürür ve güç dağıtım sistemindeki parça aşınmasını azaltır. Delta dönüştürücünün ikinci işlevi akü sistemini şarj ederken kullanılan giriş akımını kontrol etmek ve regüle etmektir.

Delta Conversion Online UPS çift çevrim online tasarım ile aynı çıkış karateristikleri gösterir. Ancak giriş karakteristikleri sıklıkla farklıdır. Delta conversion online tasarım dinamik kontrol edilen, güç faktörü düzeltilmiş bir girişi, geleneksel çözümlerdeki verimsiz filtreleme olmaksızın gerçekleştirir. En önemli avantaj enerji kayıplarındaki belirgin şekilde azalmasıdır. Giriş enerji kontrolü UPS’in tüm jeneratörler ile sorunsuz uyumunu sağlar ve gereksiz kablolama ve yüksek jeneratör kullanım zorunluluklarından kurtarır. Delta conversion teknolojisi yeni bir teknoloji olması ve patentler ile korunması nedeni ile UPS üreticileri arasında yaygın bir tercih olamayacaktır.

Normal kullanım durumunda delta dönüştürücü çift-çevrim tasarımla karşılaştırıldığında UPS yüke enerji verirken çok daha yüksek bir verimlilikte çalışır.


UPS tipleri özeti

Tablo 1 değişik UPS tiplerinin özelliklerini vermektedir. Bir UPS’in verimlilik gibi özellikleri seçilen UPS tipinin özelliklerine bağlıdır. Topolojil tasarım özellikleri yanında, uygulama ve üretim kalitesi de dikkate alınmalıdır. Üretim kalitesi güvenirlilik konusunda daha önce gelen bir kriter olmalıdır.

Tablo 1

UPS Tip Özellikleri

Uygulama güç aralığı (kVA)

Voltage düzenleme

her VA için maliyet

Verimlilik

Dönüştürücü sürekli çalışması

Standby

0-0.5

Düşük

Düşük

Çok Yüksek

Hayır

Line interactive

0.5-5

Tasarıma bağlı

Ortalama

Çok Yüksek

Tasarıma bağlı

Standby-ferro

3-15

Yüksek

Yüksek

Düşük - Ortalama

Hayır

Double conversion on-line

5-5000

Yüksek

Ortalama

Düşük - Ortalama

Evet

Delta conversion on-line

5-5000

Yüksek

Ortalama

Yüksek

Eve


Endüstride UPS tipleri kullanımı

UPS endüstrisinin sunduğu ürünler zaman içinde bu tasarımların pek çoğunu karşılayacak şekilde çeşitlenmiştir. Değişik UPS tiplerinin özellikleri bu cihazların değişik kullanım gereksinimleri için daha çok veya daha az uygun olması anlamına gelir. APC by Schneider Electric ürün gamı bu çeşitliliği gösterir (Tablo 2). Enerji verimliliği UPS tasarımlarında önemli bir rol oynar. Örneğin, pek çok UPS sistemi yukarıda anlatılan dahili trafo yapısında değildir. Bu evrim ağırlık, ölçü, kaynak kullanımı gibi kriterleri küçültüp azaltmanın yanında verimliliği arttırmıştır. Eco-Mode özelliği enerji verimliliğini arttıran yeni özelliklere örnektir, ancak maliyet / avantaj fedakarlıkları ile birlikte gelir. Bu iki konuda daha fazla bilgi için :

White Paper 98, The Role of Isolation Transformers in Data Center UPS Systems

White Paper 157, Eco-mode: Benefits and Risks of Energy-saving Modes of UPS Operation.

Table 2

UPS mimarisi

özellikleri

Ticari Ürünler

Avantajlar

Sınırlamalr

APCnin bulguları

Standby

APC Back-UPS Tripp-Lite Internet Office

Düşük Maliyet, yüksek verimlilik, az yer

Enerji sorunlarında aküden destek alır, 2kVA üzeri Pratik değil

Kişisel bilgisayar ve çalışma alanları için en uygun diyat

Line interactive

APC Smart-UPS Powerware 5125

Yüksek Güvenirlilik, Yüksek verimlilik, iyi voltaj düzenleme

5kVA üzeri Pratik değil

Yüksek güvenilirlik nedeni ile en popüler UPS tidir, rack veya dağıtılmış serverlar ve de kötü enerji ortamlarında idealdir.

Standby-ferro

Çok sınırlı ticari ürün uygulaması

Mükemmel voltaj düzenleme ve yüksek güvenirlilik

Düşük verim ve bazı yüklerle ve jeneratörlerle uyumsuzluk

Düşük verim ve düzensiz çalışma sorunları nedeniyle sınırlı kullanıır, N+1 online tasarımlar çok daha güvenilirdir.

Double

conversion

on-line

APC Smart-UPS On-Line APC Smart-UPS VT APC Symmetra1 MGE Galaxy MGE EPS Liebert NX

Mükemmel voltaj düzenleme, kolay paralelenme

Eski modellerinde düşük verimlilik, 5kVA altında yüksek maliyet

N+1 tasarımlar için çok uygun

Delta

conversion on-line

APC Symmetra MW

Mükemmel voltaj düzenleme, yüksek verim

5kVA altı Pratik değil

Yüksek verimlilik büyük güç uygulamalarında şarj-deşarj maliyetlerinden ciddi enerji tasarrufu sağlar


Sonuç

Her tip UPS’in değişik kullanım amaçları için uygun olduğu alanlar vardır. Hiçbir tip “tüm uygulama alanları” için genel ideal bir seçim olmayacaktır. Bu bilgi dokümanının amacı piyasada bulunan değişik UPS topolojilerini karşılaştırarak, avantaj ve dezavantajlarını ortaya koymaktır.

UPS tasarımları arasındaki belirgin farklılıklar, farklı uygulamalar için teorik ve pratik avantajlar sunar. Buna karşın, tasarımın uygulaması ve üretim kalitesi kullanıcının uygulamasındaki performansı belirleyen en önce gelen kriterdir.


APC - ENERGY STAR® - Enerji Verimliliği

ENERGY STAR®

Energy StarABD Çevre Koruma Ajansı (EPA) ve ABD Enerji Bakanlığı (DoE) ortaklığında kurulan ENERGY STAR programı, enerjinin verimsiz kullanımından kaynaklanan kirleticilerin azaltılmasını ve tüketicilerin enerji tasarruflu ürünleri kolay tespit edip satın almalarını amaçlamaktadır. Bu programda yer alan şirketler, müşterilerine enerji tasarrufunun getireceği işletmesel ve finansal avantajlardan faydalanma fırsatı sunan teklif ve çözümler sağlamaktadır.

Schneider Electric-APC Smart-UPS ve Back-UPS, evlere ve KOBİ'lere genel olarak büyük tasarruflar ve kritik, güvenilir fonksiyonlar sağlamanın yanında, aşağıdaki kriterler bakımından bağımsız bir belgelendirme kuruluşu tarafından test edilip ENERGY STAR sertifikasına hak kazanmıştır:

  • Verimlilik: İlgili UPS ürünleri işletme verimliliği açısından pazarın ilk %25'i içinde olmalıdır, böylece müşterilerin elektrik işletme maliyetleri düşürülür ve karbon ayak izi küçültülür;

  • Performans Testi: Tüm UPS ürünleri, üçüncü parti bir belgelendirme kuruluşunun denetiminde EPA’ ENERGY STAR test prosedürüne tabidir.

  • Yayınlanan Sonuçlar: UPS ürünleri, %25, %50, %75 ve %100 yüklerde belirli test sonuçları elde etmeli ve diğer özelliklerin yanında yük kaybı yaşamamalıdır.

APC - Green Premium - Çevre ile dost ürünler

Green Premium

Gezegenimizi koruyacak araçlar...

Gezegenimiz birçok çevresel sorunla karşı karşıyadır: enerji verimliliği ve karbon ayak izi kaynaklı iklim değişiklikleri, malzeme tüketimi ve geri dönüşüm kaynaklı ham madde tükenmesi, tehlikeli madde ve atıklarla ilgili olarak da biyolojik çeşitlilik, insan ve çevre güvenliği…

Bu sorunlara karşı ulusal ve uluslararası düzeyde kuralların ve standartların oluşturulması için birçok girişim çalışmaktadır. Özellikle elektrik endüstrisinde, tehlikeli maddeler, enerji verimliliği, geri dönüşüm ve atıklarla ilgili olarak bazı önlemler alınmaktadır. Böylelikle, ulusal ve uluslararası komiteler çevreci tasarımlı ürünler ve atık yönetimi gerektiren ve bazı zararlı madde ve kimyasalların kullanımını kısıtlayan yönetmeliklerle gezegenimizi korumaya çalışmaktadır.

Schneider Electric-APC, ürünlerini daha yüksek enerji verimliliğiyle, daha az tehlikeli maddeyle ve çevreci geri dönüşüm ve imha seçenekleriyle dizayn ederek gittikçe daha katı hale gelen çevre mevzuatlarına tam uyumluluk göstermektedir.

Çevresel sorunlara karşı Green Premium işareti

Schneider Electric-APC, Schneider Electric’in kendi ekolojik işareti Green Premium ile ürünlerin çevreye olan etkisiyle ilgili kapsamlı ve güvenilir bilgiler sunuyor. Bu özellik sayesinde müşterilerimiz ürünlerimizin uygunluk durumunu kontrol edip kendi çevre politikalarına etkin bir şekilde dahil edebilmektedirler. Schneider Electric, Green Premium ekolojik işareti ile müşterilerin karbon ayak izi hesaplamalarına yardımcı olacak bir araç sunarken madde ve kimyasallarla ilgili mevzuata tam uyumluluk sağlar ve çevreci tasarımın geliştirilmesi için gereken tüm bilgileri vererek ürünün’ geri kazanılabilirliğini optimize ederek kullanım ömrü sonu maliyetlerini düşürür.

Schneider Electric-APC, aşağıdaki koşulları karşılayan ürünlere Green Premium işaretini uygulamaktadır:

•Çevresel beyan (PEP - Ürün Çevre Profili);

•Kullanım Ömrü Sonu Talimatı (EoLI);

•Avrupa REACh Düzenlemesi'nde belirtilen ilgili maddelerin oranı;

•Avrupa RoHS Direktifi'nde belirtilen eşik değerlerinin üstünde kurşun, krom, kadmiyum, cıva, polibromine bifenil (PBB) ve prolibromine difenil eter (PBDE) bulunmadığına dair beyan.

•Avrupa Batarya Direktifi'nde belirtilen eşik değerlerinin üstünde kurşun, kadmiyum ve cıva bulunmadığına dair beyan.

Şu anda APC Schneider Electric ürünlerinden’ elde edilen gelirlerin %77'si Green Premium ürünlerinden gelmektedir. Açık bir şekilde tanımlanmış kriterleri bulunan eşsiz bir ekolojik işaret olarak, tüm çevresel bilgiler uluslararası standartlara göre değerlendirilip internetten yayınlanmaktadır.

Green Premium ekolojik işareti, ticari faaliyetlerin basitleştirilmesi, çevre politikalarının desteklenmesi ve karbon ayak izinin küçültülmesinde en çevreci yöntem için temel gösterge olarak alınmalıdır. Green Premium sayesinde tek bir tuşla çevreye katkı yapmanız ve ürünün’ çevresel bilgilerini öğrenmeniz mümkündür.

Ürün Çevre Profillerinin Yorumlanması

Schneider Electric-APC tarafından yayınlanan Ürün Çevre Profili (PEP) belgeleri, yaşam döngüleri boyunca ürünlerin çevre performansını incelemenizi sağlar. PEP'lerde, verilen koşullara göre çevresel performans durumu gösterilir. Ürünler geliştirilip bilim ilerledikçe, PEP'lerdeki bilgiler de değişerek zaman içinde çevre performansında kaydedilen gelişmeleri yansıtır hale gelecektir

Yaşam Döngüsü Değerlendirmeleri ve Çevresel Göstergeler

Schneider Electric-APC, tüm ürün yaşam döngüsü analizlerinde Environmental Information & Management Explorer (EIME) yazılımını kullanmaktadır. Bu yazılım, elektrik ve elektronik endüstrisinin ihtiyaçları için özel olarak tasarlanmıştır. Çevre ve insan sağlığı durumuna ışık tutan çevresel göstergeler içerir. Bu göstergeler nicel ölçümlere veya zaman içinde takip edilen çevresel koşul istatistiklerine bağlı olarak geliştirilir.

APC Video - Smart-UPS On-Line Next Generation LCD Overview - SRT Models

APC Smart-UPS On-Line Next Generation LCD Overview - SRT Models

APC by Schneider Electric’s new Smart-UPS™ On-Line models Graphical LCD Display with Multicolor Backlight provides a comprehensive real time status at a glance including battery and load levels.

APC Video - Smart-UPS On-Line Next Generation Overview - SRT Models 230V

Smart-UPS On-Line Next Generation Overview - SRT Models 230V

APC by Schneider Electric’s New Smart-UPS On-Line models provide double conversion power protection for servers, storage, voice and data networks, medical labs, and light industrial applications. Best in class output power density delivering more real power in watts, 0.9pf on 5 kVA, Unity on the 6kVA -10kVA units.

APC Yazilim - PowerChute® Network Shutdown – Ağdan Kapatma

PowerChute® Network Shutdown – Ağdan Kapatma

Birden fazla sunucunun güvenilir ağ tabanlı kapatılmasını saplar. APC haberleşme kartı yüklü tüm UPS'ler ile uyumludur.

PowerChute Network Shutdown - APC

PowerChute Ağ Kapatma, APC UPS Ağ Yönetim Kartı ile birlikte çalışarak fiziksel ve sanal IT ortamınızı IT elverişlilik tehditlerine karşı korur. Fiziksel sunucularınızın ve sanal makinelerinizin ağ tabanlı ve işletmensiz kapatılması veri bütünlüğünü korur ve uzun süreli güç kesintilerinde sistemin arıza süresini kısaltır. Ölçeklenebilir mimarisi neredeyse sınırsız sayıda istemci sistemini destekler. PowerChute Ağ Kapatma, tarayıcı arayüzünden kolaylıkla ayarlanabilir ve Tek, Yedek ve Paralel UPS konfigürasyonlarını destekler.

Model Listesi

Ürünler

Parça Numarası

PowerChute Network Shutdown v3.0.1

SFPCNS301

PowerChute Network Shutdown v3.1

SFPCNS31

PowerChute Network Shutdown v3.1 for NETGEAR

SFPCNS31-RNAS

PowerChute Network Shutdown v3.1 for Virtualization

SFPCNS31-V

PowerChute Ağdan Kapama

Koruma

İşletim sistemi kapanışı

Uzayan bir elektrik kesintisi durumunda işletim sistemini kolay ve gözetimsiz kapatarak olası veri bozulmalarını engeller.

Sıralı Sunucu Kapatma

Öncelikli sunucuların çalışma süresini uzatmak için aynı UPS'in güç verdiği farklı sunucuların kapanma sırasını belirler.

Sıralı ağ kapatma ve yeniden yükleme

Önceden belirlenen bir düzende seçilen çıkış gruplarının kapatılması ve yeniden başlatılması için konfigürasyon (sviçli çıkış gruplarına sahip UPS'ler).

Komut dosyasını çalıştırın

Güç sorunlarına karşı yapılacak eylemleri özelleştirin.

Güvenli haberleşme

Varsayılan bağlantı olarak güvenli HTTPS web erişimi, cihaz ile müşteri arabirimleri arasındaki haberleşmenin yorumlanamamasını sağlar.

Sanallaştırma

Sanal Küme Desteği

Sanal makine transferini, sanal makine kapatmayı ve Sanal Kümelerde ana bilgisayar kapatmayı destekler.

Sanal Küme Görünümü

Sanal Küme ortamınızı ve UPS kurulumunuzu tek bir ekranda grafikle göstererek UPS ve Ana Bilgisayar konfigürasyonunuzu sezgisel arayüzle gösterir.

Sanal Makine Transferi

UPS kritik olaylarından etkilenmeyen ana bilgisayarlara sanal makine transferini tetikler.

VMware vApp Kapatma

Sanal makine kapatma/çalıştırma sırasının kontrolü için VMware vApps kapatmayı ve çalıştırmayı sağlar.

VMware Sanal Cihaz

Kolay kurulum için sanal araç olarak PowerChute kurma seçeneği.

VMware vSphere Plugin

vSphere Plugin seçeneği, PowerChute'yi vCenter Sunucusuna entegre ederek vSphere İstemcisi ile PowerChute izleme ve yönetme imkanı sağlar.

Yönetilebilirlik

Tarayıcı ile erişilebilir

Bir tarayıcı ile kullanıcı arabirimini görüntüleyin.

Adım adım yapılandırma sihirbazı

Kurulum ve ayar süresini kısaltır. İlk kurulumdan sonra bile konfigürasyonda değişikliğe izin verir.

Metin tabanlı INI konfigürasyon dosyası

Konfigürasyon ayarlarının arşivlenmesi ve ayarların bir vekilden diğerine kopyalanması esnekliğini sunar.

Ağ-tabanlı kapatma

UPS ve korunan sunucuların seri kablolar üzerinden bağlanması gerekliliğini ortadan kaldırarak kablo karmaşasını azaltır.

Uyumluluk

PowerChute Network Kapatma OS Uyumlu

İşletim sistemi ve işlemciniz için doğru yazılım versiyonunu bulmak için Kullanım Kılavuzları & Kurulum Kılavuzları altındaki uyumluluk tablosuna bakınız.
Güç Kanalı Network Kapama uyum tablosu için burayı tıklayınız.

IPv6 Destek

IPv6 protokolü kullanarak ağ üzerinde çalışabillir

Yedek UPS konfigürasyon desteği

Yedek UPS konfigürasyonunda 4 UPS'yi destekler. Yedek Konfigürasyondaki tüm UPS'ler aynı UPS ailesinden olmalıdır.

Paralel-UPS konfigürasyon desteği

Yapılabilir olaylar için tek UPS sistemi olarak Paralel UPS konfigürasyonunu tanır (paralel uyumlu UPS cihazlarında).

Kullanılabilirlik

Durum kaydetme

Bir vakaya neden olan durumların zamanlamasını ve sırasını olay kayıtları ile birlikte belirleyin.

PowerChute Network Kapatma

PowerChute Network Shutdown v3.0.1

Parça No: SFPCNS301

PowerChute Network Kapatma

PowerChute Network Shutdown v3.1

Parça No: SFPCNS31

PowerChute Network Kapatma

PowerChute Network Shutdown v3.1 for NETGEAR

Parça No: SFPCNS31-RNAS

PowerChute Network Kapatma

PowerChute Network Shutdown v3.1 for Virtualization

Parça No: SFPCNS31-V

Yazılım indirme linki için tıklayınız


UPS açılmıyor, ne yapmalıyım ?

Giriş kablosu bağlı değil ya da kabloya enerji gelmiyor.

Ekranda “No Mains Power” hatası veriyor, ne yapmalıyım ?

Giriş kaynağınızı kontrol edin ya da girişte kabul edilebilir limitlerin dışında bir enerji geliyor.

UPS “Battery Sys Error 0800” hatası veriyor, ne yapmalıyım ?

UPS’inizde Firmware yazılım güncellemesi yapılması gerekiyor.

UPS “Power Sys Error – 00100” hatası veriyor, ne yapmalıyım ?

UPS’inizi hemen kapatın ve yetkili servise başvurun.


Taksit Sayısı
Taksit Tutarı
Toplam Tutar
1
00,00 TL
00,00 TL
6
00,00 TL
00,00 TL
12
00,00 TL
00,00 TL
Anlaşmalı Kredi Kartları
Bonus Özellikli, Tüm Garanti Kartları, Şekerbank, Denizbank, ING Bank
Taksit Sayısı
Taksit Tutarı
Toplam Tutar
1
00,00 TL
00,00 TL
2
00,00 TL
00,00 TL
3
00,00 TL
00,00 TL
4
00,00 TL
00,00 TL
5
00,00 TL
00,00 TL
6
00,00 TL
00,00 TL
7
00,00 TL
00,00 TL
8
00,00 TL
00,00 TL
9
00,00 TL
00,00 TL
10
00,00 TL
00,00 TL
11
00,00 TL
00,00 TL
12
00,00 TL
00,00 TL
Anlaşmalı Kredi Kartları
Tüm Akbank ve Axess, Kredi Kartları
Taksit Sayısı
Taksit Tutarı
Toplam Tutar
1
00,00 TL
00,00 TL
6
00,00 TL
00,00 TL
12
00,00 TL
00,00 TL
Anlaşmalı Kredi Kartları
World Özellikli, Vakıfbank, Fortisbank
Taksit Sayısı
Taksit Tutarı
Toplam Tutar
1
00,00 TL
00,00 TL
3
00,00 TL
00,00 TL
6
00,00 TL
00,00 TL
9
00,00 TL
00,00 TL
12
00,00 TL
00,00 TL
Anlaşmalı Kredi Kartları
Maksimum Özellikli, Tüm İşbank Kartları, Ziraat Bankası, ING Bank, Kredi Kartları

SRT5KXLI Teknik Özellikler





Çıkış



Çıkış Gücü kapasitesi



4500 Watt / 5000 VA



Maksimum Konfigüre edilebilir Güç



4500 Watt / 5000 VA



Nominal Çıkış Voltajı



230V



Çıkış Voltaj Distorsiyonu



%2'dan az



Çıkış Frekansı (senk’den ana girişe)



50/60Hz +/- 3 Hz



Diğer Çıkış Voltajları



220, 240



Krest Faktörü



3 : 1



Topoloji



Çift Dönüşüm On-Line



Dalgaformu Tipi



Sinüs dalgası



Çıkış Bağlantısı



(6) IEC 320 C13

(4) IEC 320 C19



(2) IEC Jumpers





Bypass



Dahili Baypas (Otomatik and Manuel)



Giriş



Nominal Giriş Voltajı



230V



Giriş frekansı



45 - 65 Hz (otomatik algılama)



Giriş Bağlantı Tipi



Hard Wire 3 wire (1PH+N+G)

Ana işlemler için Giriş Voltajı ölçeği



160 - 275V



Ana işlemler için Giriş Voltajı ayarlanabilir



100 - 275 (yarım yük) V



Diğer Giriş Voltajı



220, 240



Aküler & Çalışma Zamanı





Akü türü



Kurşun-Asit akü : sızdırmaz

Tipik şarj zamanı



1.50 saat



Yedek Akü Kartuşu



APCRBC140



Çalışma Süresi Grafiği





Curve

Part Number(s)





Herhangi bir yükteki çalışma süresini görüntülemek için yukarıdaki grafikte gösterilen ilgili hattaki gidip gelme



Ölçülen çalışma süresini gösteren grafik. Tüm ölçümler yeni, tamamen şarj edilmiş akülerle, tipik çevre koşullarında, elektrik girişi ve direnç çıkış yükü olmadan gerçekleştirilmiştir.

A

SRT5KXLI

B

SRT5KXLI
+ (1)SRT192BP

C

SRT5KXLI
+ (2)SRT192BP

D

SRT5KXLI
+ (3)SRT192BP

E

SRT5KXLI
+ (4)SRT192BP

F

SRT5KXLI
+ (5)SRT192BP

G

SRT5KXLI
+ (6)SRT192BP

H

SRT5KXLI
+ (8)SRT192BP

I

SRT5KXLI
+ (10)SRT192BP









Enerji Kullanımı/Verimliliği





Load

Efficiency



Herhangi bir yükteki verimi görüntülemek için yukarıdaki grafikte gösterilen hattaki gidip gelme



Eğri, ölçümlenmiş etkinlik verisini gösterir. Tüm ölçümler normal çalışma modunda, olağan çevre şartlarında, nominal elektrik girişi ve dengeli direnç yükü çıkışı (PF = 1,0) ile alınır.



25%

92.1%

50%

94.1%

75%

94.4%

100%

94.3%









İletişim & Yönetim



Arayüz portu port



Kontak Kapatma, RJ-45 10/100 Temel-T, RJ-45 Seri, Smart-Yuva, USB



Mevcut Smart Slot Arayüz Miktarı



1



Kontrol paneli



Çok işlevli LCD durum ve kontrol konsolu



Duyulabilir alarm



Önem derecesine göre sıralanmış sesli ve görsel alarmlar



Acil Güç Kesme (EPO)



Evet



Dalgalanma Koruma and Filtreleme



Dalgalanma enerji derecelendirmesi



480 Jul



Fiziksel



Maksimum yükseklik x genişlik x derinlik boyutları



432.00 mm x 130.00 mm x 719.00 mm



Net ağırlık



54.55 KG



Nakliye Ağırlığı



63.60 KG



Nakliye Yüksekliği x Genişliği x Derinliği



330.00 mm x 610.00 mm x 960.00 mm



Renk



Siyah



Ortama dair



İşleyiş Ortamı



0 - 40 °C



İşletiş Bağıl Nemi



0 - 95% no%



İşleyiş Yüksekliği



0-3000 metre



Depolama Sıcaklığı



-15 - 45 °C



Depolama Bağıl Nemi



0 - 95% no%



Depolama Yüksekliği



0-15000 metre



Birim yüzeyinden bir metre uzakta duyulabilir gürültü



55.00 dBA



Online termal dağılım



931.00 BTU/s



Koruma Sınıfı



IP 20



Uyumluluk



Onaylar



CE, CE İşareti



Standard garanti



UPS : 3 yıl onarım ve değiştirme ve batarya için 2 yıl



RoHS



Uyumlu



REACH



REACH: SVHC İçermez
