BX1400U-GR APC Back-UPS 1400VA, AVR,Schuko outlets

Üretici
: APC
Stok Kodu
: BX1400U-GR
Facebook'ta Paylaş
Twitter'da Paylaş
Arkadaşına Öner
Yazdır
Yeni Ürün
  • Ürün Açıklaması
  • Teknik Özellikler
  • Ürün Resimleri
  • Ürün Dökümanları
  • Destek
  • Sıkça Sorulan Sorular

BX1400U-GR





APC BACK-UPS 1400VA, 230V, AVR, SCHUKO Soket





UPS kapandıktan sonra aygıtların otomatik olarak yeniden başlatılması

Şebeke elektriğinin gelmesi üzerine bağlı ekipmanı otomatik olarak başlatır.



Otomatik Gerilim Düzenleme (AVR)

Donanımınız için uygun olan düzeye, otomatik olarak düşük voltajı yükseltir ve yüksek voltajı da düşürür.



Telefon veri hattı aşırı gerilim koruması

Telefon hatlarındaki yüksek gerilimlere karşı bağlı ekipmanları korur.



Akü arıza mesajı

Zamanında önleyici bakım sağlayarak aküler üzerinde erken uyarı hata analizi sağlar.



Akıllı akü yönetimi

Akıllı, hassas şarj ile güç kaynağı performansını, ömrünü ve güvenilirliğini en üst düzeye çıkarır.



Sadece ani artış çıkışları

Bir kesinti durumunda, birincil elektronik cihazları çalıştırmak üzere kullanılan pil gücünü azaltmadan ikincil elektronik cihazları ani voltaj yükselmelerine karşı koruyun.



Güvenlik-acentesi onaylı

Ürünün bağlı servis sağlayıcı ekipmanı ile belirlenmiş ortam içinde güvenli bir şekilde çalıştığının test edilip onaylandığını garanti eder.



Otomatik sistem testi

Periyodik batarya otomatik testi değiştirilmesi gereken bataryanın erken tespitini sağlamaktadır.



Sıfırlanabilir devre kesici

Kolay aşırı yük onarımı; sigorta değiştirmeye gerek yoktur.



USB connection

UPS'nizin ek güç koruma ve yönetim özelliklerine bir USB portu üzerinden erişmek için PC'nizi kullanın.



Otomatik sistem testi

Periyodik batarya otomatik testi değiştirilmesi gereken bataryanın erken tespitini sağlamaktadır.



Akü ve aşırı gerilim korumalı çıkışlar

Donanımınızı ve verilerinizi elektrik kesintileri ve ani voltaj yükselmeleri sırasında yedekleyin ve koruyun.



Akü korumalı ve sadece elektrik dalgalanmalı çıkışlar

Daha az öneme sahip ekipman için sadece dalga koruması sağlarken akü desteği gerektiren bağlı ekipman için güç kapasitesi ve çalışma süresi saklar.



Sesli alarmlar

Değişen elektrik şebekesi ve UPS şartlarının bildirimini sağlar.



LED durum ekranı

Ünitenin ve gücün durumunu göstergeler yardımıyla hızlıca anlayın.



BX1400U-GR APC Back-UPS 1400VA, AVR,Schuko outlets Ürün Özellikleri
Çalışma Sistemi
: Line Interactive
Çalışma Sıcaklığı
: 0 °C & +40 °C
Çıkış Gücü
: 1400VA / 840WATT
Çıkış Voltajı
: 220V-230V-240Volt Ayarlanabilir
Dalga Şekli
: Basamaklı Sinüs
Depolama Sıcaklığı
: -15 °C & +45 °C
EPO Acil Kapatma
: Yok
Garanti
: 2 YIL
Giriş Frekansı
: 50/60 Hz +/- 5 Hz (Otomatik Algılama)
Giriş Bağlantı tipi
: IEC-320-C14
Giriş Voltaj Aralığı
: 160V - 280V ; (Ayarlanabilir 100 - 280V)
Renk
: SIYAH

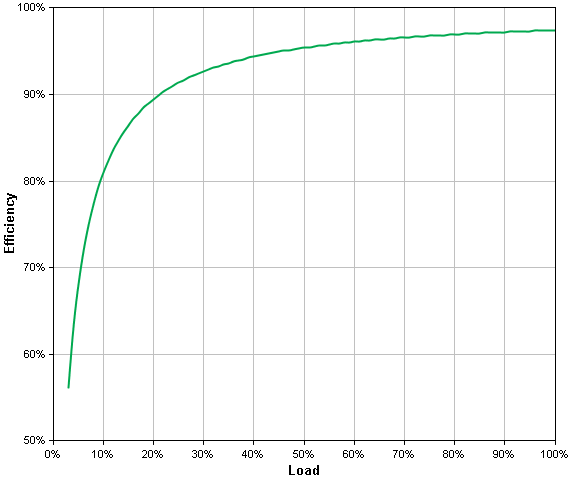

Tam Yükte Verimlilik
: % 97
WEB/ SNMP Kartı
: YOK
BX1400U-GR APC Back-UPS 1400VA, AVR,Schuko outlets / Resim - 0
BX1400U-GR APC Back-UPS 1400VA, AVR,Schuko outlets / Küçük Resim - 0
BX1400U-GR APC Back-UPS 1400VA, AVR,Schuko outlets / Küçük Resim - 1
BX950U-GR_BX1400U-GR_UserGuide_EN

BX950U-GR_BX1400U-GR_Kilavuz_TR

BX950U-GR_BX1400U-GR_Brochure_EN


APC - Güçlü Karmaşa: WATT ve Volt-Amper

Güçlü Karmaşa: WATT ve Volt-Amper

White Paper 15

Revision 1

by Neil Rasmussen

> Özet

Bu bilgi dokümanında WATT ve VA arasındaki farklar açıklanmaya ve bu terimlerin elektrik koruma cihazları ile ilgili doğru ve yanlış kullanımları gösterilmeye çalışılacaktır.

İçerik

Giriş
Temel Bilgiler
Watt, VA’e eşit olmayabilir
Bir UPS’in güç değeri
Ölçeklendirme sorunu yaşanabilen örnekler
Ölçeklendirme sorunlarını nasıl aşarız?
Sonuç
Kaynaklar


Giriş

Pek çok kişi, UPS yüklerini tanımlamak ve ölçeklendirmek için kullanılan Watt (W) ve volt-amper (VA) terimleri arasındaki farkları anlamakta zorlanmaktadır. Bu bilgi dokümanı ile Watt ve Volt-Amper terimleri arasındaki farkları açıklamaya ve elektrik koruma cihazları konusunda doğru ve yanlış kullanımları ölçeklendirmeye çalışacağız.


Temel Bilgiler

Bir cihaz tarafından çekilen elektrik gücü Watt veya Volt-amper (VA) olarak ifade edilir. Watt olarak ifade edilen değer cihazın çektiği gücün gerçek elektrik değerini ifade eder. Volt-Amper “varolan güç” olarak ifade edilir; cihaza uygulanan voltajın cihaz tarafından çekilen akımla çarpılması ile hesaplanır.

Watt ve VA değerlerinin her birinin bir kullanım amacı vardır. Watt değeri size elektrik şirketinden satın aldığınız değeri ve cihaz tarafından üretilen ısıyı verir. VA değeri ise cihaz içindeki kablolama ve devre yapısı ölçeklendirilirken kullanılır.

Bazı elektrik yükleri için Watt ve VA değerleri aynıdır; Normal klasik akkor ampüller gibi. Buna karşın, bilgisayarlar gibi genel IT cihazlarında Watt ve VA değerleri belirgin olarak farklıdır; VA değeri her zaman Watt değerinden yüksektir. Watt değerinin VA değerine oranı “GÜÇ FAKTÖRÜ” olarak adlandırılır. Numerik olarak ifade edilir (örneğin 0.7) veya yüzde olarak verilir (%70 gibi)


Watt, VA’e eşit olmayabilir

Bilgisayarlar dahil tüm IT cihazları elektronik dönüşüm kontrolü yapan güç kaynaklarına sahiptir. Temel olarak iki tür dönüşümlü güç kaynağı vardır: 1) PFC (Power Factor Corrected – Güç faktörü düzeltilmiş) güç kaynakları ve 2) Kapasitör girişli güç kaynakları. Cihazın içinde hangi tür güç kaynağı yer aldığını cihazı açıp incelemeden söyleyebilmek zordur ve genellikle cihaz üzerinde bilgi olarak yer almaz. PFC güç kaynakları 1990’lı yılların ortalarında kullanılmaya başlanmıştır. Özelliği Watt değerinin VA değerine eşit olması (yani 0,99 veya 1,00 güç faktörlü) olmalarıdır. Kapasitör giriş güç kaynaklarının özelliği ise Watt değerlerinin VA değeri ile 0,55-0,75 katı aralığında olmalarıdır (yani güç faktörülerinin 0,55 ile ,75 arasında olması)

Router, Switch, Disk Sürücü ve serverlar gibi büyük IT ekipmanlarından 1996 sonrası üretilmiş tüm cihazlar PFC güç kaynağı sahibidir ve sonuç olarak bu cihazlar için güç faktörü 1’dir.

Kişisel bilgisayarlar, küçük hublar ve bilgisayar aksesuarları kapasitör giriş güç kaynaklarına sahiptir ve sonuç olarak bu cihazların güç faktörü 1’den küçüktür. Genellikle 0,65 değeri civarındadır. 1996 yılından önce üretilmiş büyük IT ekipmanlarında da durum aynıdır ve 1’den düşük güç faktörleri vardır.


Bir UPS’in güç değeri

UPS’ler hem maksimum Watt değerine hem de maksimum VA değerine sahiptir. Yük olarak ne Watt değeri ne de VA değeri aşılamaz.

Yerleşik endüstri standardı olarak, küçük UPS’lerde watt değeri VA değerinin yaklaşık %60’ıdır. Bu genel kişisel bilgisayarların tipik güç faktörünün bu değer olmasından kaynaklanır. Bazı durumlarda UPS üreticileri UPS’in yanlızca VA değerini yayınlarlar. Bir bilgisayar yükü için tasarımlanmış yanlızca VA değeri olan küçük bir UPS için, watt değerinin yayınlanmış Va değerinin %60’ı kadar olacağını varsayabilirsiniz.

Daha büyük UPS sistemlerinde, artan bir trend olarak UPS’in Watt değeri üzerine odaklanılmakta ve eşit Watt ve VA değerleri kullanılmaktadır. Bunun sebebi tipik bir yükün Watt ve VA değerinin aynı olmasındandır. Büyük sistemlerdeki ve Veri merkezlerindeki Güç Faktörü sorunları hakkında daha detaylı bilgi edinmek isterseniz “White Paper 26, Hazards of Harmonics and Neutral Overloads.” Dokümanına bakınız.


Ölçeklendirme sorunu yaşanabilen örnekler

Örnek 1: Tipik bir 1000VA UPs düşünün. Kullanıcı bu UPS ile 900W bir ısıtıcıyı çalıştırmak istesin. Isıtıcı watt değeri olarak 900W ve VA değeri olarak da 900Va, yani 1 güç faktöründe olsun. VA değeri 900VA , UPS’in güç değerleri içinde olmasına karşın, UPS muhtemelen bu yükü besleyemeyecektir. Bunun sebebi 900W değerinin UPS’in Watt değerinden daha büyük olmasıdır. UPS’in 1000VA değeri %60 ile dönüştürülürse maksimum 600WA yapacaktır.

Örnek 2: 1000VA UPS düşünün. Kullanıcı bu UPS ile 900VA bir server’ı beslemek istesin. File Server PFC güç kaynağına sahiptir ve 900W yani 900VA değerlerinde olsun. Yükün VA değeri 900VA olmasına ve UPS değerine uygun olmasına karşın, UPS bu yükü besleyemeyecektir. Bunun sebebi 900W değerinin UPS değerlerinden daha yüksek olmasıdır; 1000VA’nın %60’ı olarak 600W.


Ölçeklendirme sorunlarını nasıl aşarız?

Schneider UPS seçici uygulamasını kullanarak bu tür yanlış hesaplamalardan kurtulabilirsiniz, bu uygulamada güç değerleri belirtilen cihaz değerleri ile birlikte değerlendirilir. Uygulamayı kullanarak hem Watt hem VA değerlerinin aşılmadığından emin olabilirsiniz.

Cihazların üzerindeki etiketlerde genellikle VA değeri kullanılır ve bu Watt değerlerini anlamakta güçlük yaratır. Cihaz etiketinde yer alan Va değerini baz alan bir kullanıcı, VA değerine uygun görünen bir sistem kurgulayabilir ama bu UPS’in Watt değerini aşan bir değer olabilir.

VA değerinin %60’ını Watt değeri olarak alırsanız UPS’in Watt değerini aşamamış olursunuz. Bu nedenle, yükünüzün Watt değeri hakkında net bir bilgi sahibi değilseniz, en güvenli varsayım VA değerinin %60’ını Watt değeri olarak varsaymaktır.

Dikkat etmeniz gerekir k, bu geleneksel hesaplama yöntemi genellikle size gereğinden daha yüksek güçte bir UPS veya gereğinden daha uzun besleme süreleri olarak geri dönebilir. Sisteminizin optimizasyonu ve doğru besleme süreleri için hassas hesaplama yapılmalıdır. Bunun için “Schneider Electric UPS Selector” uygulamasını kullanabilirsiniz.


Sonuç

Genellikle bir bilgisayar yükünün elektrik kullanımı bilgisi, sizin denk gelen UPS gücünü kolaylıkla anlayabilmenize yardımcı olmaz. Bu zorluk, doğru ölçeklendirilmiş bir sistem kurduğunuzu düşünürken UPS’inizin aşırı yüklenmesine neden olan bir durum yaratabilir. Cihaz etiketinde yer alan güç değerlerinin biraz yukarısında UPS değerleri kullanmak, sistemin düzgün çalışabilmesi için yararlı bir yaklaşımdır. Daha büyük güçlü UPS kullanmak aynı zamanda yedek güçte besleme süresinin de arttırılmasını sağlayacaktır.



Kaynaklar

Güç faktörü ve ilişkili non-lineer yükler ile ilgili daha fazla bilgi için, aşağıdaki kaynaklara başvurunuz:

  • EEE Guide to Harmonic Control and Reactive Compensation of Static Power Converters (IEEE Std 519-1981) The Institute of Electrical and Electronics Engineers, Inc., 345 E 47th Street, New York, NY 10017

  • Guideline on Electrical Power for ADP Installations (FIPS PUB 94 September 21, 1983) U.S. Dept. of Commerce, National Technical Information Service, 5285 Port Royal Road, Springfield, VA 22161

APC - UPS Sistemleri Türleri

UPS Sistemleri Türleri

White Paper 1

Revision 7

by Neil Rasmussen

> Özet

Piyasada bulunan UPS’lerin farklı türleri ve bu türlerin karakteristik özellikleri ile ilgili kafa karışıklıkları gözlemlenmektedir. Her bir tür UPS tanımlanmaya, pratik uygulama alanları, avantaj ve dezavantajları tartışılmıştır. Bu bilgilerle, uygun UPS topolojisini seçerken bilgiye dayalı bir seçim yapılabilmesi hedeflenmiştir.

İçerik

Giriş

UPS tipleri

UPS tipleri özeti

Endüstride UPS tipleri kullanımı

Sonuç


Giriş

Kesintisiz Güç Kaynaklarının (UPS) çok değişik türlerde olması ve bunların değişik özellikleri veri merkezi ve koruma konularında kafa karışıklığı yaratmaktadır. Örneğin, sık rastlanılan bir yanlış inanış sadece iki ayrı tipte UPS olduğudur; standby UPS ve online UPS. UPS’lerin tasarım ve üretiminde kullanılan değişik topolojilerin açıklanması ile pek çok yanlış anlaşılmalar giderilebilir. UPS topolojisi demek UPS’in tasarımındaki temel anlayışı ifade eder. Pek çok üretici benzer tasarım ve topolojide modeller üretmesine karşın, çok farklı performans karakteristikleri ile karşılaşabilirsiniz.

Her bir topolojinin nasıl çalıştığı ile ilgili kısa bilgiler ile, genel tasarım yaklaşımları da gözden geçirilecektir. Bu şekilde sizin sistemler doğru şekilde tanımlayabilmenize ve karşılaştırma yapabilmenize yardımcı olmasını amaçlıyoruz.


UPS tipleri

UPS sistemleri uygulamalarında, birbirinden uzak özelliklere sahip bir çok tasarım yaklaşımı vardır. En sık rastlanılan tasarım yaklaşımları:

♦ Standby

♦ Line Interaktif

♦ Standby-ferro

♦ Double Conversion Online – Çift Çevrim Online

♦ Delta Conversion Online

Standby UPS

Masaüstü bilgisayarlar için kullanılan en sık rastlanan tip topolojidir. Aşağıdaki blok diyagramında (Şekil 1), transfer switchi filtrelenen AC (şebeke)’yi ana enerji kaynağı (düz çizgi hat) olarak belirler ve ana enerji hattında bir kesinti olduğunda akü/dönüştürücü yü yedek kaynak olarak devreye alır. Bu kesinti gerçekleştiğinde, transfer switch yükü akü/dönüştürücü deki yedek enerji kaynağına (kesintili çizgi) aktarmak zorundadır. Dönüştürücü yanlızca enerji kesintisinde devreye girer, bu nedenle STANDBY (beklemeli) tabir edilir. Yüksek verimlilik, küçük ölçüler ve düşük maliyet bu tasarımın belirigin avantajlarıdır. Düzgün bir filtreleme ve aşırı yük devrelemesi ile, bu tür sistemler ek olarak kirli akım koruması ve aşırı akım koruması da sağlayabilirler.

Şekil 1

Standby UPS

Line-Interaktif UPS

Şekil 2’de gösterilen Line Interaktif UPS tasarımı, küçük ölçekli işletmeler, Web ve tekil serverlar gibi kullanım ihtiyaçlarında en sık görülebilen tasarımdır. Bu tasarımda aküden-AC enerji dönüştürücü UPS’in çıkışına her zaman bağlanmıştır. AC (şebeke) gücü normal olduğunda, dönüştürücü tersten çalışarak aküleri şarj eder.

Giriş enerjisi kesildiğinde, transfer switch açılır ve güç aküden UPS çıkışına akmaya başlar. Dönüştürücü her zman açık olduğundan ve çıkışa bağlı olduğundan, bu tasarım ek fitreleme sağlar ve standby UPS topolojisi ile karşılaştırıldığında düşük transfer zamanı ile çalışır.

Ek olarak, line intraktif tasarım genellikle tap-changing (kademe değiştirici) trafo kullanır. Giriş voltajındaki değişiklikleri trafo kademlerine uyumlaştırarak voltaj regülasyonu özelliği de eklenir. Düşük voltaj olan ortamlarda voltaj regülasyonu önemli bir özellik haline gelir; aksi durumda UPS aküye geçiş yapacak ve sonucunda yükü düşürecektir. Bu tür sık akü kullanımı akü beslemesinin ve de ömrünün beklenenden daha önce tüketilmesi demek olur. Bun a karşın, dönüştürücü arıza durumunda AC (şebeke) akımının çıkışa doğrudan aktarılması şeklinde ayarlanabilir; bu şekilde potansiyel bir tek-nokta hatası ortadan kalkar ve birbirinden bağımsız iki enerji hattı etkinleştirilmiş olur. Yüksek verimlilik, küçük ölçek, düşük maliyet ve yüksek güvenirlilik özelliklerine ek olarak yüksek-düşük voltaj düzeltmesi yapabiliyor oluşu 0,5-5kVA güç aralığında bu tasarımın en çok tercih edilen tasarım olmasını sağlar.

Şekil 2

Line interactive UPS

Standby-ferro UPS

Stanby-ferro tasarımı bir zamanlar 3-15 kVA aralığında en çok tercih edilen UPS tipi idi. Bu tasarım özel bir saturating (doygun) trafo özelliğine dayanır ve üç sargı (enerji bağlantıları) vardır. Ana enerji hattı AC (şebeke) girişidir. Bir transfer switch’e bağlıdır ve trafodan çıkışa bağlanır. Kesinti durumunda transfer switch devreye girer ve dönüştürücü yükü üzerine alır.

Stanby-ferro tasarımda dönüştürücü stanby (beklemeli) durumdadır ve giriş enerjisi kesildiğinde enerji yüklenir ve devreye girer. Trafonun bir “ferro-rezonant” özelliği vardır ve bu sınırlı bir voltaj regülasyonu ve çıkış dalga formu düzeltmesi sağlayabilir. Ferro trafo tarafından sağlanan AC(şebeke) geçişlerindeki isolasyon, mevcut diğer filtreler kadar iyi bir şekilde filtreleme sağlar. Ancak, ferro trafo kendisi voltaj dalgalanması ve geçişlerine neden olur ve bu durum kötü bir AC (şebeke) bağlantısı kadar kötüleşebilir. Stanby (beklemeli) bir tasarımda olmasına karşın, stanby ferro, ferro-resonant trafonun verimsizliğ nedeni ile ciddi oranda ısı açığa çıkarır. Bu trafolar sıradan izolasyon trafoları ile karşılaştırıldığında daha büyüktür ve genellikle oldukça ağırdırlar.

Standby ferro cihazlar sıklıkla online cihazlar olarak gösterilirler. Transfer switch leri olmasına rağmen, dönüştürücü standby modunda çalışır ve AC (şebeke) kesintisinde aynı geçiş özellikleri gösterir. Şekil 3’te standby –ferro topolojisi gösterilmiştir.

Şekil 3

Standby-ferro UPS

Yüksek güvenirlilik ve mükemmel hat filtrelemesi bu tasarımın güçlü özellikleridir. Ancak, tasarım düşük verimlilik ile yeni güç faktörü düzeltmeli bilgisayarlar ve bazı jeneratörler ile uyumsuzluk gösterebilir. Bu nedenler bu tasarımın popülaritesini ciddi oranda azaltır.

Stanby-ferro UPS sistemlerinin artık tercih edilmemesinin ana nedeni, yeni teknoloji bilgisayarları beslerken gösterdikleri temel uyumsuzluktur. Bütün büyük server ve router lar “güç faktörü düzeltemeli (PFC)” güç kaynakları kullanır ve bu güç kaynakları şebekeden yanlızca siüs dalgalı akım çekebilir. Bu düzgün akım çekimi kapasitörler kullanılarak yapılır ve voltaj uygulaması demektir. Ferro rozonant UPS sistemi ise indüktif karakterde ağır çekirdek trafo kullanır, bu da akım voltajı “geciktirir” anlamına gelir. Bu iki kombinasyon “tank” devresi denen duruma neden olur. Bir tank devresinde rezonans veya “çalma” yüksek akıma neden olarak bağlı yükü tehdit eder.

Çift Çevrim Online UPS

10kVA üzerinde en çok tercih edilen tiptir. Şekil 4’te gösterilen çift çevrim online UPs tasarımı, standby (beklemeli) tasarım ile aynıdır. Tek fark ana enerji yolunun AC (şebeke) değil dönüştürücü olmasıdır.

Şekil 4

Double conversion

on-line UPS

Çift çevrim Online tasarımda, AC (şebeke) kesintisi transfer switch i devreye sokmaz çünkü giriş AC yedek güç kaynağını şarj etmektedir ve yedek güçte çıkış dönüştürücüsüne enerji besler. Bu nedenle, AC (şebeke) kesintisinde, online operasyonda transfer süresi diye bir kavram yoktur. Akü şarjörü ve dönüştürücü bu tasarımda tüm yük enerjisini sürekli dönüştürmektedir.

Bu UPS elektrik çıkış performansı açısından neredeyse ideal bir sistemdir. Ancak yapısındaki enerji bileşenleri üzerindeki sürekli aşınma diğer tasarımlara göre güvenilirliğini azaltır. Ek olarak, büyük akü şarjörünün giriş enerjisinden çektiği akım non-lineer olabilir.

Delta Conversion Online UPS

Şekil 5’te görülen UPS tasarımı yeni bir teknoloji olarak 10 yıldır kullanılmaktadır ve 5kVA-1,6 MV ölçekleri arasında çift-çevrim teknolojisinin yetersizliklerini ortadan kaldırmak üzere geliştirilmiştir. Çift-çevrim tasarımla karşılaştırıldığında, delta conversion UPS’in yük voltajını besleyen bir dönüştürücüsü vardır. Buna karşın, ek delta dönüştürücü dönüştürücü çıkışına enerji katkısı yapar. AC (şebeke) kesintisi durumlarında veya enerji sorunlarında bu tasarım çift-çevrim online tasarımla aynı tepkileri verir.

Şekil 5

Delta conversion

on-line UPS

Delta Conversion topolojisinin enerji verimliliğini basitçe anlayabilmek için (Şekil 6’da gösterilen) benzetmede, bir paketi 4ünci kattan 5inci kata çıkarmak için gerekli olan enerjiyi düşünebilirsiniz. Delta Conversion teknolojisi paketin taşınmasında başlangıç ve bitiş noktaları arasında yarattığı kısa yol ile enerji tasarrufu sağlar. Çift çevrim online UPS enerjiyi aküye dönüştürür ve tekrar aküden dönüştürerek alır. Delta dönüştürücü ise enerji bileşenlerini doğrudan girişten çıkışa ulaştırır.

Şekil 6

double

conversion -

delta

conversion karşılaştırma benzetmesi

Delta Conversion Online tasarımda delta dönüştürücü çift amaçlıdır. Birinci amaç giriş enerjisi karakteristiklerini kontrol etmektir. Aktif ön uç enerjiyi sinüsoidal şekilde çeker, şebekeden gelen harmonikleri minimize eder. Bu şekilde şebeke ve jeneratör sistemleri uyumluluğunu garanti eder, üretilen ısıyı düşürür ve güç dağıtım sistemindeki parça aşınmasını azaltır. Delta dönüştürücünün ikinci işlevi akü sistemini şarj ederken kullanılan giriş akımını kontrol etmek ve regüle etmektir.

Delta Conversion Online UPS çift çevrim online tasarım ile aynı çıkış karateristikleri gösterir. Ancak giriş karakteristikleri sıklıkla farklıdır. Delta conversion online tasarım dinamik kontrol edilen, güç faktörü düzeltilmiş bir girişi, geleneksel çözümlerdeki verimsiz filtreleme olmaksızın gerçekleştirir. En önemli avantaj enerji kayıplarındaki belirgin şekilde azalmasıdır. Giriş enerji kontrolü UPS’in tüm jeneratörler ile sorunsuz uyumunu sağlar ve gereksiz kablolama ve yüksek jeneratör kullanım zorunluluklarından kurtarır. Delta conversion teknolojisi yeni bir teknoloji olması ve patentler ile korunması nedeni ile UPS üreticileri arasında yaygın bir tercih olamayacaktır.

Normal kullanım durumunda delta dönüştürücü çift-çevrim tasarımla karşılaştırıldığında UPS yüke enerji verirken çok daha yüksek bir verimlilikte çalışır.


UPS tipleri özeti

Tablo 1 değişik UPS tiplerinin özelliklerini vermektedir. Bir UPS’in verimlilik gibi özellikleri seçilen UPS tipinin özelliklerine bağlıdır. Topolojil tasarım özellikleri yanında, uygulama ve üretim kalitesi de dikkate alınmalıdır. Üretim kalitesi güvenirlilik konusunda daha önce gelen bir kriter olmalıdır.

Tablo 1

UPS Tip Özellikleri

Uygulama güç aralığı (kVA)

Voltage düzenleme

her VA için maliyet

Verimlilik

Dönüştürücü sürekli çalışması

Standby

0-0.5

Düşük

Düşük

Çok Yüksek

Hayır

Line interactive

0.5-5

Tasarıma bağlı

Ortalama

Çok Yüksek

Tasarıma bağlı

Standby-ferro

3-15

Yüksek

Yüksek

Düşük - Ortalama

Hayır

Double conversion on-line

5-5000

Yüksek

Ortalama

Düşük - Ortalama

Evet

Delta conversion on-line

5-5000

Yüksek

Ortalama

Yüksek

Eve


Endüstride UPS tipleri kullanımı

UPS endüstrisinin sunduğu ürünler zaman içinde bu tasarımların pek çoğunu karşılayacak şekilde çeşitlenmiştir. Değişik UPS tiplerinin özellikleri bu cihazların değişik kullanım gereksinimleri için daha çok veya daha az uygun olması anlamına gelir. APC by Schneider Electric ürün gamı bu çeşitliliği gösterir (Tablo 2). Enerji verimliliği UPS tasarımlarında önemli bir rol oynar. Örneğin, pek çok UPS sistemi yukarıda anlatılan dahili trafo yapısında değildir. Bu evrim ağırlık, ölçü, kaynak kullanımı gibi kriterleri küçültüp azaltmanın yanında verimliliği arttırmıştır. Eco-Mode özelliği enerji verimliliğini arttıran yeni özelliklere örnektir, ancak maliyet / avantaj fedakarlıkları ile birlikte gelir. Bu iki konuda daha fazla bilgi için :

White Paper 98, The Role of Isolation Transformers in Data Center UPS Systems

White Paper 157, Eco-mode: Benefits and Risks of Energy-saving Modes of UPS Operation.

Table 2

UPS mimarisi

özellikleri

Ticari Ürünler

Avantajlar

Sınırlamalr

APCnin bulguları

Standby

APC Back-UPS Tripp-Lite Internet Office

Düşük Maliyet, yüksek verimlilik, az yer

Enerji sorunlarında aküden destek alır, 2kVA üzeri Pratik değil

Kişisel bilgisayar ve çalışma alanları için en uygun diyat

Line interactive

APC Smart-UPS Powerware 5125

Yüksek Güvenirlilik, Yüksek verimlilik, iyi voltaj düzenleme

5kVA üzeri Pratik değil

Yüksek güvenilirlik nedeni ile en popüler UPS tidir, rack veya dağıtılmış serverlar ve de kötü enerji ortamlarında idealdir.

Standby-ferro

Çok sınırlı ticari ürün uygulaması

Mükemmel voltaj düzenleme ve yüksek güvenirlilik

Düşük verim ve bazı yüklerle ve jeneratörlerle uyumsuzluk

Düşük verim ve düzensiz çalışma sorunları nedeniyle sınırlı kullanıır, N+1 online tasarımlar çok daha güvenilirdir.

Double

conversion

on-line

APC Smart-UPS On-Line APC Smart-UPS VT APC Symmetra1 MGE Galaxy MGE EPS Liebert NX

Mükemmel voltaj düzenleme, kolay paralelenme

Eski modellerinde düşük verimlilik, 5kVA altında yüksek maliyet

N+1 tasarımlar için çok uygun

Delta

conversion on-line

APC Symmetra MW

Mükemmel voltaj düzenleme, yüksek verim

5kVA altı Pratik değil

Yüksek verimlilik büyük güç uygulamalarında şarj-deşarj maliyetlerinden ciddi enerji tasarrufu sağlar


Sonuç

Her tip UPS’in değişik kullanım amaçları için uygun olduğu alanlar vardır. Hiçbir tip “tüm uygulama alanları” için genel ideal bir seçim olmayacaktır. Bu bilgi dokümanının amacı piyasada bulunan değişik UPS topolojilerini karşılaştırarak, avantaj ve dezavantajlarını ortaya koymaktır.

UPS tasarımları arasındaki belirgin farklılıklar, farklı uygulamalar için teorik ve pratik avantajlar sunar. Buna karşın, tasarımın uygulaması ve üretim kalitesi kullanıcının uygulamasındaki performansı belirleyen en önce gelen kriterdir.


APC - ENERGY STAR® - Enerji Verimliliği

ENERGY STAR®

Energy StarABD Çevre Koruma Ajansı (EPA) ve ABD Enerji Bakanlığı (DoE) ortaklığında kurulan ENERGY STAR programı, enerjinin verimsiz kullanımından kaynaklanan kirleticilerin azaltılmasını ve tüketicilerin enerji tasarruflu ürünleri kolay tespit edip satın almalarını amaçlamaktadır. Bu programda yer alan şirketler, müşterilerine enerji tasarrufunun getireceği işletmesel ve finansal avantajlardan faydalanma fırsatı sunan teklif ve çözümler sağlamaktadır.

Schneider Electric-APC Smart-UPS ve Back-UPS, evlere ve KOBİ'lere genel olarak büyük tasarruflar ve kritik, güvenilir fonksiyonlar sağlamanın yanında, aşağıdaki kriterler bakımından bağımsız bir belgelendirme kuruluşu tarafından test edilip ENERGY STAR sertifikasına hak kazanmıştır:

  • Verimlilik: İlgili UPS ürünleri işletme verimliliği açısından pazarın ilk %25'i içinde olmalıdır, böylece müşterilerin elektrik işletme maliyetleri düşürülür ve karbon ayak izi küçültülür;

  • Performans Testi: Tüm UPS ürünleri, üçüncü parti bir belgelendirme kuruluşunun denetiminde EPA’ ENERGY STAR test prosedürüne tabidir.

  • Yayınlanan Sonuçlar: UPS ürünleri, %25, %50, %75 ve %100 yüklerde belirli test sonuçları elde etmeli ve diğer özelliklerin yanında yük kaybı yaşamamalıdır.

APC - Green Premium - Çevre ile dost ürünler

Green Premium

Gezegenimizi koruyacak araçlar...

Gezegenimiz birçok çevresel sorunla karşı karşıyadır: enerji verimliliği ve karbon ayak izi kaynaklı iklim değişiklikleri, malzeme tüketimi ve geri dönüşüm kaynaklı ham madde tükenmesi, tehlikeli madde ve atıklarla ilgili olarak da biyolojik çeşitlilik, insan ve çevre güvenliği…

Bu sorunlara karşı ulusal ve uluslararası düzeyde kuralların ve standartların oluşturulması için birçok girişim çalışmaktadır. Özellikle elektrik endüstrisinde, tehlikeli maddeler, enerji verimliliği, geri dönüşüm ve atıklarla ilgili olarak bazı önlemler alınmaktadır. Böylelikle, ulusal ve uluslararası komiteler çevreci tasarımlı ürünler ve atık yönetimi gerektiren ve bazı zararlı madde ve kimyasalların kullanımını kısıtlayan yönetmeliklerle gezegenimizi korumaya çalışmaktadır.

Schneider Electric-APC, ürünlerini daha yüksek enerji verimliliğiyle, daha az tehlikeli maddeyle ve çevreci geri dönüşüm ve imha seçenekleriyle dizayn ederek gittikçe daha katı hale gelen çevre mevzuatlarına tam uyumluluk göstermektedir.

Çevresel sorunlara karşı Green Premium işareti

Schneider Electric-APC, Schneider Electric’in kendi ekolojik işareti Green Premium ile ürünlerin çevreye olan etkisiyle ilgili kapsamlı ve güvenilir bilgiler sunuyor. Bu özellik sayesinde müşterilerimiz ürünlerimizin uygunluk durumunu kontrol edip kendi çevre politikalarına etkin bir şekilde dahil edebilmektedirler. Schneider Electric, Green Premium ekolojik işareti ile müşterilerin karbon ayak izi hesaplamalarına yardımcı olacak bir araç sunarken madde ve kimyasallarla ilgili mevzuata tam uyumluluk sağlar ve çevreci tasarımın geliştirilmesi için gereken tüm bilgileri vererek ürünün’ geri kazanılabilirliğini optimize ederek kullanım ömrü sonu maliyetlerini düşürür.

Schneider Electric-APC, aşağıdaki koşulları karşılayan ürünlere Green Premium işaretini uygulamaktadır:

•Çevresel beyan (PEP - Ürün Çevre Profili);

•Kullanım Ömrü Sonu Talimatı (EoLI);

•Avrupa REACh Düzenlemesi'nde belirtilen ilgili maddelerin oranı;

•Avrupa RoHS Direktifi'nde belirtilen eşik değerlerinin üstünde kurşun, krom, kadmiyum, cıva, polibromine bifenil (PBB) ve prolibromine difenil eter (PBDE) bulunmadığına dair beyan.

•Avrupa Batarya Direktifi'nde belirtilen eşik değerlerinin üstünde kurşun, kadmiyum ve cıva bulunmadığına dair beyan.

Şu anda APC Schneider Electric ürünlerinden’ elde edilen gelirlerin %77'si Green Premium ürünlerinden gelmektedir. Açık bir şekilde tanımlanmış kriterleri bulunan eşsiz bir ekolojik işaret olarak, tüm çevresel bilgiler uluslararası standartlara göre değerlendirilip internetten yayınlanmaktadır.

Green Premium ekolojik işareti, ticari faaliyetlerin basitleştirilmesi, çevre politikalarının desteklenmesi ve karbon ayak izinin küçültülmesinde en çevreci yöntem için temel gösterge olarak alınmalıdır. Green Premium sayesinde tek bir tuşla çevreye katkı yapmanız ve ürünün’ çevresel bilgilerini öğrenmeniz mümkündür.

Ürün Çevre Profillerinin Yorumlanması

Schneider Electric-APC tarafından yayınlanan Ürün Çevre Profili (PEP) belgeleri, yaşam döngüleri boyunca ürünlerin çevre performansını incelemenizi sağlar. PEP'lerde, verilen koşullara göre çevresel performans durumu gösterilir. Ürünler geliştirilip bilim ilerledikçe, PEP'lerdeki bilgiler de değişerek zaman içinde çevre performansında kaydedilen gelişmeleri yansıtır hale gelecektir

Yaşam Döngüsü Değerlendirmeleri ve Çevresel Göstergeler

Schneider Electric-APC, tüm ürün yaşam döngüsü analizlerinde Environmental Information & Management Explorer (EIME) yazılımını kullanmaktadır. Bu yazılım, elektrik ve elektronik endüstrisinin ihtiyaçları için özel olarak tasarlanmıştır. Çevre ve insan sağlığı durumuna ışık tutan çevresel göstergeler içerir. Bu göstergeler nicel ölçümlere veya zaman içinde takip edilen çevresel koşul istatistiklerine bağlı olarak geliştirilir.


APC BX1400U-GR UPS’imin aküsü ömrünü tamamlamış. Hangi aküyü kullanmalıyım ?

RBC113 kodlu akü ile değiştirilebilir.

APC BX1400U-GR UPS satın aldığımda yönetebileceğim bir yazılım var mı ?

Var. "Powerchute Personel Edition" yazılımı ile USB haberleşmesini kullanarak bilgisayarınıızdan elektrik kesintilerinde çalışma süresi, yük yüzdesi gibi birçok bilgiye ulaşabilirsiniz.

APC BX1400U-GR UPS arkasındaki IN - OUT yazılı portlar ne işe yarıyor ?

Bu portlar ADSL, modem ya da telefon kablolarının önce UPS’e girilmesi ve sonrasında UPS’ten çıkarak cihazlara bağlanması ile arada ani akım koruma özelliği sağlar.


Taksit Sayısı
Taksit Tutarı
Toplam Tutar
1
00,00 TL
00,00 TL
6
00,00 TL
00,00 TL
12
00,00 TL
00,00 TL
Anlaşmalı Kredi Kartları
Bonus Özellikli, Tüm Garanti Kartları, Şekerbank, Denizbank, ING Bank
Taksit Sayısı
Taksit Tutarı
Toplam Tutar
1
00,00 TL
00,00 TL
2
00,00 TL
00,00 TL
3
00,00 TL
00,00 TL
4
00,00 TL
00,00 TL
5
00,00 TL
00,00 TL
6
00,00 TL
00,00 TL
7
00,00 TL
00,00 TL
8
00,00 TL
00,00 TL
9
00,00 TL
00,00 TL
10
00,00 TL
00,00 TL
11
00,00 TL
00,00 TL
12
00,00 TL
00,00 TL
Anlaşmalı Kredi Kartları
Tüm Akbank ve Axess, Kredi Kartları
Taksit Sayısı
Taksit Tutarı
Toplam Tutar
1
00,00 TL
00,00 TL
6
00,00 TL
00,00 TL
12
00,00 TL
00,00 TL
Anlaşmalı Kredi Kartları
World Özellikli, Vakıfbank, Fortisbank
Taksit Sayısı
Taksit Tutarı
Toplam Tutar
1
00,00 TL
00,00 TL
3
00,00 TL
00,00 TL
6
00,00 TL
00,00 TL
9
00,00 TL
00,00 TL
12
00,00 TL
00,00 TL
Anlaşmalı Kredi Kartları
Maksimum Özellikli, Tüm İşbank Kartları, Ziraat Bankası, ING Bank, Kredi Kartları

BX1400U-GR Teknik Özellikler





Çıkış



Çıkış güç kapasitesi



700 Watt / 1.4 kVA



Maksimum Konfigüre edilebilir Güç (Watts)



700 Watt / 1.4 kVA

Nominal Çıkış Voltajı



230V



Çıkış Frekansı (senk’den ana girişe)



50/60 Hz +/-1 Hz



Çıkış Frekansı (senk yok)



50/60 Hz +/-1 Hz



Topoloji



Hat Etkileşimli



Dalga Biçimi Türü



Bir sinüs dalgasına adımlı yaklaşma



Çıkış Bağlantıları



(4) Schuko CEE 7 (Akü Desteği)



Transfer Zamanı



8ms typical : 10 ms maximum



Giriş



Nominal Giriş Voltajı



230V



Giriş Frekansı



50/60 Hz +/- 3 Hz (otomatik algılama)



Giriş Bağlantı Tipi



Schuko CEE 7/7P



Kablo uzunluğu



1.22 metre



Ana işlemler için Giriş Voltajı ölçeği



150 - 280 V



Güç kablolarının sayısı



1



Gerekli olan Giriş Koruması Tipi



3-kutuplu devre kesici



Maksimum Giriş Akımı



6.0 A

Tam Yükte Giriş Gücü Faktörü



0.5



Aküler & Çalışma Zamanı



Batarya tipi



geçici elektrotlu ücretsiz bakım yapılan Kurşun-Asit akü : sızdırmaz



Tipik Şarj Süresi



8 saat(ler)



Yedek Pil



APCRBC113



Akü Volt-Amp-Saat Kapasitesi



165



Verimlilik



Yük

Verimlilik

25%

91.4%

50%

95.4%

75%

96.8%

100%

97.4%



İletişim ve Yönetim


Kontrol Paneli



LED durum göstergesi ve Şebekede : Güç Kaynağında : Güç Kaynağını Değiştirin ve Aşırı Yük göstergeleri



Duyulabilir alarm



Akü ile çalışırken alarm : özel düşük akü alarmı : sürekli tonlu aşırı yük alarmı



Dalgalanma Koruma ve Filtreleme



Surge energy rating



273 Jul



Data Line Protection



RJ-11 Modem/Faks koruması



Fiziksel



Maksimum yükseklik boyutları



215 , 21.5 cm



Maksimum genişlik boyutları



130 , 13.0 cm



Maksimum derinlik boyutları



336 , 33.6 cm



Net ağırlık



12.0 kg

Nakliye ağırlığı



12.94 kg

Nakliye Yüksekliği



295 , 29.5 cm



Nakliye Genişliği



245 , 24.5 cm



Nakliye Derinliği



440 , 44.0 cm



Renk



Siyah



Ortama Dair



Çalıştırma sıcaklığı



0 - 40 °C



İşletiş Bağıl Nemi



0 - 95% no %



İşleyiş Yüksekliği



0-3000 metre



Depolama Sıcaklığı



-15 - 40 °C



Depolama Bağıl Nemi



0 - 95% no %



Depolama Yüksekliği



0-9000 metre



Cihazın yüzeyinden 1 metre mesafeden duyulan ses



45.0 dBA



Uyumluluk



Onaylar



CE, IEC 62040-1-1



Standard garanti



2 yıl, tamir veya değiştirme



Sürdürülebilir Fırsat Durumu



RoHS



Uyumlu



REACH



REACH: SVHC İçermez
