DX3000H EATON DX Online, 3kVA, 5/13 Dk. Besleme

Üretici
: EATON
Stok Kodu
: DX3000H
Stok Durumu
: 10+
Facebook'ta Paylaş
Twitter'da Paylaş
Arkadaşına Öner
Yazdır
Aynı Gün Kargo
  • Ürün Açıklaması
  • Teknik Özellikler
  • Ürün Resimleri
  • Ürün Dökümanları
  • Destek
  • Sıkça Sorulan Sorular

http://www.betsis.com.tr/urunresim/OzellikResim/Eaton_Powering.png

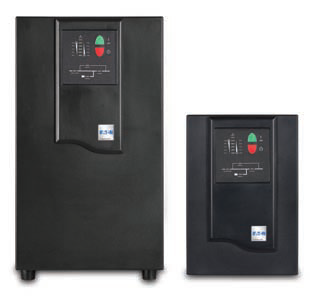

Eaton E Serisi DX UPS

1 kVA – 20 kVA







On-line çift çevrim teknolojisi maksimum güveniliriği garanti eder

Geniş giriş gerilim aralığı en zorlu şebeke gerilimi zorluklarının üstesinden kolayca gelir

Sabit akü çalışma süresi performansı için standart modeller

Tam jeneratör uyumluluğu için test edilmiş yapı

Arıza durumlarında otomatik by-pass

İsteğe bağlı SNMP haberleşme seçenkleri ile network tabanlı uzaktan izleme

XL modeller daha uzun aküden çalışma süresi ve hızlı şarj gerektiren uygulamalar için özelleştirilmiştir.

Cold-Start özelliği portatif güç kullanımı sağlar

Sezgisel ön-panel UPS durumu hakkında bilgi verir





Bugünün bilgisayar ortamları için güvenilir güç koruması



E serisi® DX on-line çift çevrimli kesintisiz güç kaynağı, kritik öneme sahip uygulamlarınızı korur, veri kaybı ve bozulmalarını engeller. Çift çevrim çalışma mimarisinin içerdiği doğrultucu ve evirici devreleri, giriş geriliminde meydana gelebilecek her türlü gerilim anomalisini çıkış gücünden tamamen izole eder. Geniş giriş gerilim aralıklarına uyum gösterir, küçük güç dalgalanmalarında akü kullanımını önler, kapasitesini şebeke elektriğinin tamamen kesildiği zamanlar için korur.



On- line Çift Çevrim Teknolojisi



Bu çalışma topolojisi yüksek seviyeli güç kalitesini garanti eder.

Gerilim dalga şekli üzerindeki bozukluklar, AC’ den DC’ ye ve sonra DC’ den AC’ ye çevrilip, yeniden üretilerek giderilir.



Yüksek Performans ve Güvenilirlik



DX serisi yüksek çalışma frekansı kullanarak kullanıcılarına kompakt bir UPS ve mükemmel bir sünüs dalga sunar.





Gelişmiş İletişim

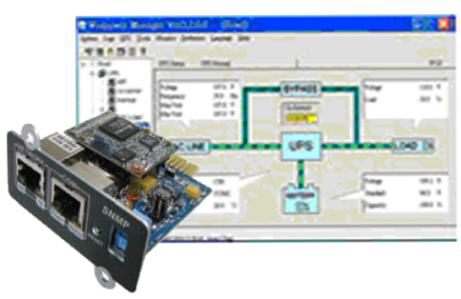

Üzerindeki RS232 portu UPS ile sunucu arasında kolaylıkla bağlanır, yerel noktalar üzerinde izlenebilir ayrıca isteğe bağlı SNMP kartı ile ağ yönetimi içerisine dahil edilebilir.



WINPOWER yazılımının kullanılacağı uygulamalar;

Önceden belirlenmiş durum ve koşullarda kullanıcıları bilgilendirir.

Sunucuları otomatik olarak kapatır.

UPS çözümlerini kontrol eder ve uzaktan denetler.



Geniş Giriş Gerilim Aralığı



DX serisi UPS’ ler 120-300 Volt’ luk geniş giriş gerilim aralığı ile jeneratörler ile maksimum uyum sağlamak ve aküden çalışma sayısı azaltmak üzere tasarlanmıştır. Aküler sadece önemli durumlar karşısında kullanılır, mevcut yedekleme süresi muhafaza edilir ve akü ömrü uzar



Otomatik By-pass



Aşırı yük veya arıza durumlarında UPS otomatik olarak yükü statik by-pass hattına transfer eder.

Yüksek performanslı akü şarjörü



DX akü şarjörü;

Akü şarj süresini kısaltır.

Aküleri derin deşarja karşı korur.

Güç faktörü düzeltimi ile dağıtım sistemi bozukluklarını engeller.

Dağıtım sistemi üzerindeki hataları dahili geri besleme koruması ile önler.





Cold-Start(aküden başlatma özelliği)



Bu özellik elektrik kesintileri sırasında sorunsuz şekilde başlatma işlemini gerçekleştirmenizi sağlar.



Beş dakikadan bir kaç saate kadar yedekleme süreleri



DX serisi uygulamarınızı korumak için tam yükte 5-8 dakikalık standart yedekleme süreleri sunar, XL modeller ise kullanıcıların bir kaç saatlik yedekleme sürelerine ulaşabilmesine izin verir.



E SERİSİ DX AKÜDEN ÇALIŞMA TABLOSU

Güç ( VA )

1000

2000

3000

6000

10000 1:1

10000 3:1

15000 3:1

20000 3:1

Aküden çalışma ½ yükte

14 Dak.

31 Dak.

16 Dak.

20 Dak.

16 Dak.

Harici Akü

Harici Akü

Harici Akü

Aküden çalışma tam yükte

7 Dak.

11 Dak.

>5 Dak.

8 Dak.

>5 Dak.

Harici Akü

Harici Akü

Harici Akü

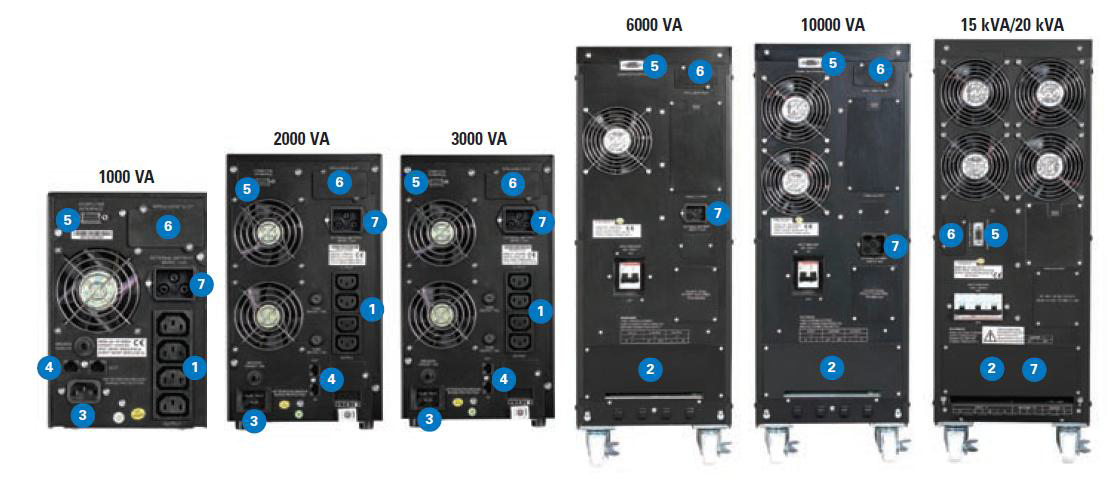

E SERiSi DX UPS ARKA PANEL



1.              Çıkış Prizleri

2.              Giriş / Çıkış bağlantı terminalleri

3.              AC besleme

4.              Veri (modem) hattı koruması

5.              Standart RS232 haberleşme portu

6.              Opsiyonel SNMP haberleşme portu

7.              Harici akü bağlantısı ( sadece XL modellerde)









DX3000H EATON DX Online, 3kVA, 5/13 Dk. Besleme Ürün Özellikleri
Ambalajlı Ağırlık
: -
Net Ağırlık
: 90 KG.
Besleme Süresi (Tam/Yarım Yük)
: 5 DK. / 15 DK.
Boyutlar (Y x G x D)
: 192 X 460 X 340 MM.
Rack Yüksekliği
: - TOWER
Bypass
: Dahili Otomatik Bypass
Çalışma Sistemi
: On Line (Çift Çevrim)
Çalışma Sıcaklığı
: 0 °C & +40 °C
Çıkış Gücü
: 3000VA / 2100WATT
Çıkış Bağlantısı
: 4 ADET C13
Çıkış Voltajı
: 220V-230V-240Volt Ayarlanabilir
Dalga Şekli
: Gerçek Sinüs
Depolama Sıcaklığı
: 0C / +40C
EPO Acil Kapatma
: Yok
Garanti
: 2 YIL
Giriş Frekansı
: 50/60 Hz +/- 5 Hz (Otomatik Algılama)
Giriş Bağlantı tipi
: IEC-320-C14
Giriş Voltaj Aralığı
: 115VAC - 296VAC
Haberleşme
: RS232
Renk
: SIYAH
Gürültü Seviyesi (1 Metre)
: <45 dBA
Tam Yükte Verimlilik
: > 85%
WEB/ SNMP Kartı
: Opsiyonel Takılabilir
DX3000H EATON DX Online, 3kVA, 5/13 Dk. Besleme / Resim - 0
DX3000H EATON DX Online, 3kVA, 5/13 Dk. Besleme / Küçük Resim - 0
DX3000H EATON DX Online, 3kVA, 5/13 Dk. Besleme / Küçük Resim - 1
DX3000H EATON DX Online, 3kVA, 5/13 Dk. Besleme / Küçük Resim - 2
DX3000H EATON DX Online, 3kVA, 5/13 Dk. Besleme / Küçük Resim - 3
DX-1-20kVA-DS_EN

DX-1-20kVA-DS_TR


Eaton E Serisi NV ve DX UPS Tanıtım Videosu


Eaton DX 1-2-3 kVA larda Şebeke Işığı yanıp sönüyor?
Muhtemel Sebebi Çözümü
Girişte Faz ya da Nötr Kablo hatası Faz ve Nötr Kablolarını yer değiştirin.

Hata ışığı yanıyor ve cihaz saniyede bir hata sesi çıkarıyor, ne yapmalıyım ?

Sebebi

Çözümü

Aşırı yük problemi

UPS e bağlı yükleri çıkartın. Tek tek takarak ups çalışmasını kontrol edin.

Hata ışığı yanıyor ve akü LED’i yanıp sönüyor, ne yapmalıyım ?

Sebebi

Çözümü

Akülerde problem var ya da UPS şarj devresi arızalı.

Betsis Teknik Servis'e başvurun. Akü değişimi ya da şarj devresi onarımı gerekli.

Göstergeler çalışmıyor, ne yapmalıyım ?

Sebebi

Çözümü

UPS girişinde problem.

UPS giriş kablosu takılı olmayabilir ya da giriş kablosu enerjiyi alamıyor.


Taksit Sayısı
Taksit Tutarı
Toplam Tutar
1
00,00 TL
00,00 TL
6
00,00 TL
00,00 TL
12
00,00 TL
00,00 TL
Anlaşmalı Kredi Kartları
Bonus Özellikli, Tüm Garanti Kartları, Şekerbank, Denizbank, ING Bank
Taksit Sayısı
Taksit Tutarı
Toplam Tutar
1
00,00 TL
00,00 TL
2
00,00 TL
00,00 TL
3
00,00 TL
00,00 TL
4
00,00 TL
00,00 TL
5
00,00 TL
00,00 TL
6
00,00 TL
00,00 TL
7
00,00 TL
00,00 TL
8
00,00 TL
00,00 TL
9
00,00 TL
00,00 TL
10
00,00 TL
00,00 TL
11
00,00 TL
00,00 TL
12
00,00 TL
00,00 TL
Anlaşmalı Kredi Kartları
Tüm Akbank ve Axess, Kredi Kartları
Taksit Sayısı
Taksit Tutarı
Toplam Tutar
1
00,00 TL
00,00 TL
6
00,00 TL
00,00 TL
12
00,00 TL
00,00 TL
Anlaşmalı Kredi Kartları
World Özellikli, Vakıfbank, Fortisbank
Taksit Sayısı
Taksit Tutarı
Toplam Tutar
1
00,00 TL
00,00 TL
3
00,00 TL
00,00 TL
6
00,00 TL
00,00 TL
9
00,00 TL
00,00 TL
12
00,00 TL
00,00 TL
Anlaşmalı Kredi Kartları
Maksimum Özellikli, Tüm İşbank Kartları, Ziraat Bankası, ING Bank, Kredi Kartları

E SERiSi DX UPS TEKNiK ÖZELLiKLERi



Model VA / Watt

E Serisi DX

E Serisi DX

E Serisi DX

E Serisi DX

E Serisi DX

E Serisi DX

E Serisi DX

E Serisi DX

0



1000/700

2000/1400

3000/2100

6000/4200

10000 1:1 /7000

10000 3:1 /7000

15000 3:1 /10500

20000 3:1 /1400

Standart Versiyon

EDX1000H

EDX2000H

EDX3000H

EDX6000H

EDX10KH

Mevcut Değil

XL Versiyon Harici Akü Kabinli

EDX1000HXL

EDX2000HXL

EDX3000HXL

EDX6000HXL

EDX10KHXL

EDX10KHXL31

EDX15KHXL31

EDX20KHXL31

Teknoloji

Mikroişlemci kontrollü On-line çift çevrim

Giriş / Çıkış

Nominal Giriş Gerilimi

220 VAC

380 / 220 VAC Üç Faz

Giriş Gerilim Aralığı

122 ±%3 - 300 ±%3

%20 / -%25

Nominal Çıkış Gerilimi

220 V

220V

Çıkış Gerilimi(Aküden çalışma)

220 V

220V

Frekans

50 / 60 Hz oto-algılama

Veri Hattı Koruması

Telefon hatları giriş / çıkış jakları / modem / Internet Hattı dalgalanmalarına karşı koruma dahil

Çıkış Prizleri

4 IEC tipi (iki adet çıkış kablosu dahil)

Kablolu Bağlantı

Giriş Bağlantı Şekli

IEC 10A tipi,                                         IEC 16A (IEC bilgisayar güç kablosu                            16A kablosu olarak kullanılabilir                                    ile birlikte)

Kablolu Bağlantı

Akü

Akü Sayısı

(Sadece standart modeller)

3

8

8

20

Kullanıcı ihtiyacına göre belirlenmiş harici akü grubu

Şarj Kapasitesi

(Sadece standart modeller)

Sekiz saatte %90 şarjlılık seviyesine ulaşır

Akü Görüntüleme (Sadece standart modeller)

Akü değişimi zamanı uyarı göstergesi

Aküden Başlatma (Sadece standart modeller)

AC şebeke gücüne bağlanmadan aküden başlatılabilir – taşınabilir güç kaynağı olarak kullanılabilir

Kullanıcı Arayüzü

Görsel

Şebekeden çalışma, akü, evirici, by-pass ve yük/akü- şarj seviyeleri

Alarm ve Kontrol

İşitebilir ve Görsel Alarmlar

Aküden çalışma, Akü düşük, Genel hata, Aşırı yük, By-pass modu

Kontrol

On / Off ve Alarm susturma için iki adet buton

Haberleşme / Yönetim

Güç yönetimi yazılımı

WINPOWER güç yönetimi yazılımı içeriğinde ki CD ile birlikte verilmektedir, internetten indirilebilir

Bağlantı Türü

Standart RS232

SNMP arayüzü

Opsiyonel SNMP kartı

Çevresel

Çalışma Sıcaklığı

0°C ~ 40°C

Bağıl Nem

<%95

Gürültü Seviyesi

< 50 dB

< 55 dB

< 60 dB

Standartlar

Sertifikasyon

CE, UL, ISO9001

Boyutlar ve Ağırlık G x Y x D

Boyutlar

145x200x400

145x200x465

192x340x460

260 x 717 x570 mm

Ağırlık (Kg)

14 (XL: 7)

32(XL: 15)

35.5(XL: 16)

84(XL: 35)

93(XL: 38)

(XL: 39)

(XL: 55)
